瓦楞紙板是一個多層的黏合體，具有較高的機械強度，能抵受搬運過程中的碰撞和摔跌，在包裝行業中應用廣泛。瓦楞紙是制造各種紙箱及包裝的主要材料，瓦楞紙的質量以及強度將直接影響到紙箱或是包裝的質量。瓦楞紙的厚度也是紙箱外觀重要缺陷檢驗項目之一。瓦楞紙的厚度指標如何,直接影響到紙板的邊壓強度,戳穿強度和抗壓強度等個性能。因此，嚴格的測定瓦楞紙的厚度指標在包裝印刷和生產中是非常重要的環節，對于保證產品質量和性能有著相當重要的意義。

為此就有必要，對紙板的厚度制定一個標準，目前主要性能參數和技術指標的有關規定是：GB/T 6547《瓦楞紙板厚度測定法》，本標準規定了瓦楞紙板厚度的測定方法，其原理：瓦楞紙板試樣在規定的壓力下，在厚度計兩平行平面之間測量的距離。適用于測定各種類型的瓦楞紙板的厚度。

除了這些外，GB/T 6547還規定了測試的儀器。瓦楞紙板厚度測試儀具有一個圓形底盤和一個與該底盤是同心圓的柱狀軸向活動平面、底盤和活動平面的接觸面積都是(100.2)cm2，測量平面間的不平行度應在圓形底盤直徑的 1/1000之內。柱狀活動平面施加的壓力為(20+0.5)kpa。儀器足夠準確，所測數據較好至0.05mm。

測試步驟：

1.大氣條件下進行測試,每個試樣在不同的點測量兩次

2.將試樣水平地放入儀器的兩個平面之間，試樣的邊緣與圓形底盤邊緣之間的較小距離不小于50mm。

3.測量時應輕輕地以2-3mm/min 的速度將活動平面壓在試樣上，以避免產生任何沖擊作用，并保證試片與厚度儀測量平面的平行。

4.當示值穩定但要在紙板被“壓陷”下去前讀數。讀數時不許將手壓在儀器上和試片上。

5.重復上述步驟測試其余的四個試樣。

基于該標準規定濟南賽成電子科技有限公司自主研發了一款專業測試瓦楞紙厚度的儀器——CHY-CA 測厚儀，采用機械接觸式測量原理，嚴格按照標準方法進行測量，有效保證了測試的規范性和準確性。

賽成儀器立足濟南，服務寰球。公司始終秉承持續創新的經營理念，用匠心鑄就精品，以品質贏得信賴。賽出品質，成就共贏！期待與行業內的企事業單位增進交流和合作。

瓦楞紙板厚度儀

測厚儀是用來測量材料及物體厚度的儀表。在工業生產中常用來連續或抽樣測量產品的厚度，適用于薄膜、復合膜、紙張、金屬箔片、硬片、紙板等硬質和軟質材料厚度精確測量。分辨率達1um，廣泛應用于薄膜、鋁箔生產企業、質檢機構等單位。

技術特征

·彩色大液晶顯示測試結果，及每次測量值、統計值

·觸摸屏控制，無需借助計算機，主機即可單獨獨立操作，可存儲、查詢測試結果，省去每次測試必須鏈接電腦的繁瑣

·儀器具有充分的密碼防護等級（3級）每個操作人員具有獨特的登錄名和密碼組合才能進入儀器操作，保證數據的完整性和規范性

·配備微型打印機，快速打印每次測量結果及統計值、最小值、平均值

·儀器自動保存最多500組測試結果，隨時查看并打印

·專業軟件提供測試結果圖形統計分析，準確直觀地將測試結果展示給用戶

·配備標準RS232接口，方便系統與電腦的外部連接和數據傳輸

·系統程序具備ISP在線升級功能，可提供個性化服務

瓦楞紙板厚度儀技術參數

測量范圍           0-10mm （其他量程可定制）

分辨率             1um

測量速度           10次/min（可調）

測量壓力           20±0.5kPa（紙板） 17.5±1kPa（薄膜）；100±1kPa（紙張）

接觸面積           50mm2（薄膜），200mm2（紙張）1000mm2（紙板）

                   注：紙板、薄膜、紙張任選一種

機器尺寸           450mm×340mm×450mm (長寬高)

重    量           28Kg

工作溫度           15℃-50℃

相對濕度           80%,無凝露

試驗環境           無震動，無電磁干擾

工作電源           220V 50Hz

瓦楞紙板厚度儀參照標準

GB/T6672、GB/T451.3、GB/T6547、ASTMD645、ASTMD374、ASTMD1777、TAPPIT411、

ISO4593、ISO534、ISO3034、 DIN53105、DIN53353、JISK6250、JISK6328、

JISK6783、JISZ1702、BS3983、BS4817

產品配置

標準配置：主機、標準量塊、微型打印機

瓦楞紙板厚度儀

銅箔是一種陰質性電解材料，沉淀于電路板基底層上的一層薄的、連續的金屬箔， 它作為PCB的導電體。它容易粘合于絕緣層，接受印刷保護層，腐蝕后形成電路圖樣。銅箔由銅加一定比例的其它金屬打制而成，銅箔一般有90箔和88箔兩種，即為含銅量為90%和88%，尺寸為16*16cm 銅箔，是用途最廣泛的裝飾材料。

測試方法：

銅箔測厚儀是用于迅速精確地測量出規格銅箔的厚度以及銅箔測厚的各種范圍的儀器。避免材料報廢和返工的高成本。能夠有效提升銅箔覆層的制作工藝水平，促進電子、金屬、化工等行業更加良性發展。

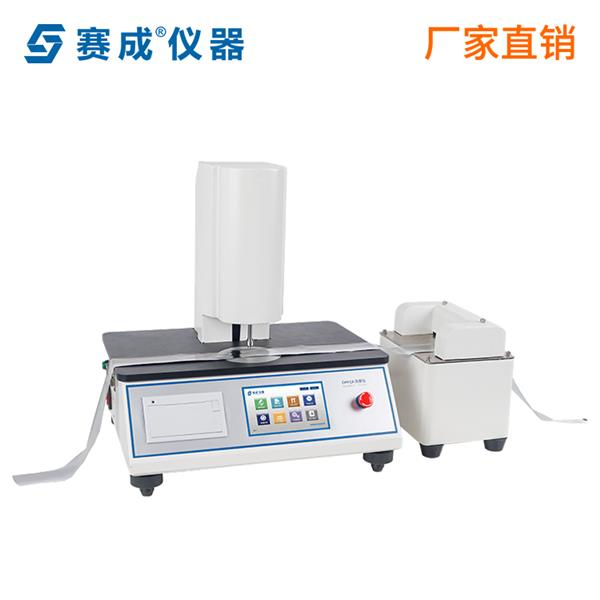

CHY-CA測厚儀采用機械接觸式測量方式，嚴格符合標準要求，有效保證了測試的規范性和準確性。專業適用于量程范圍內的塑料薄膜、薄片、隔膜、紙張、箔片、硅片等各種材料的厚度精確測量。

產品特征

嚴格按照標準設計的接觸面積和測量壓力，同時支持各種非標定制

測試過程中測量頭自動升降，有效避免了人為因素造成的系統誤差

支持自動和手動兩種測量模式，方便用戶自由選擇

可選系統自動進樣，進樣步距、測量點數和進樣速度等相關參數均可由用戶自行設定

實時顯示測量結果的平均值以及標準偏差等分析數據，方便用戶進行判斷

配置標準量塊用于系統標定，保證測試的精度和數據一致性

系統支持數據實時顯示、自動統計、打印等許多實用功能，方便快捷地獲取測試結果

5寸觸摸屏操控，方便用戶進行試驗操作和數據查看

標準的USB接口，便于系統與電腦的外部連接和數據

技術指標

測試范圍 0 ~ 2 mm（常規）

0 ~ 6 mm；12 mm（可選）

分辨率 0.1 μm

測量壓力 17.5±1 KPa（薄膜）；50±1 KPa（紙張）

接觸面積 50 mm2（薄膜）；200 mm2（紙張）

注：薄膜、紙張任選一種；非標可定制

進樣步距 0 ~ 1000 mm

進樣速度 0.1 ~ 99.9 mm/s

電源 AC 220 V 50 Hz

外形尺寸 461 mm (L) × 334 mm (W) × 357 mm (H)

凈　　重 25 kg

濟南賽成儀器一直致力于為客戶提供高性價比的整體解決方案，公司的核心宗旨就是持續創新，打造高精尖檢測儀器，滿足行業內不同客戶的品控需求，期待與行業內的企事業單位增進交流和合作。

賽成儀器，賽出品質，成就未來！

請問偏振片的厚度用什么方法測量呢？

瓦楞紙板耐破強度儀

耐破強度試驗機（紙板） NPD-3000S適用于各類紙板的耐破強度試驗,其各項性能參數和技術指標符合GB/T6545《紙板-耐破強度的測定》、ISO2759《紙板—耐破度的測定》、GB1539《紙板耐破度的測定法》等標準規定與要求。NPD-3000S自動型耐破強度試驗機采用觸摸屏控制，液晶顯示整個實驗過程，測試結果自動打印，是一款高性能輕便型耐破強度實驗儀器，被廣泛應用于各質檢中心、紙箱廠等單位。

耐破強度測試儀測試原理

將試樣裝夾在耐破度儀兩個夾頭之間彈性膠膜上,上下夾頭緊緊夾住試樣周邊，使試樣與膠膜一起自由凸起，當液壓流體以穩定速率泵入，使膠膜凸起直至試樣破裂時，所施加的大壓力即為試樣耐破強度。

技術特征

★大觸摸屏顯示，微電腦控制系統，操作更加方便；

★測試控制：延遲加壓控制，自動退壓延遲控制；

★全鋼鏈條驅動，防止壓縮量偏差提高檢測穩定性和壽命；

★高強高壓油路密封系統，帶雙密封旋鈕，25mm高壓30不銹鋼油管；

★自帶水汽過濾裝置，保護電路裝置的穩定；

★抗干擾，防止電磁場不穩定保證測試數據準確性和可靠性；

★自帶校準系統，自帶手動加壓退壓控制系統；

★油缸部、上夾持和下夾持部分都是304不銹鋼，儀器更加實用。

耐破強度測試儀技術參數

測量范圍 壓力轉換器

準確度     ≤±0.5%

分辨率     0.01kpa

變形量誤差 ≤1mm

上下盤同心度 ≤0.25mm

送油速度 175±5ml/min

機器尺寸 400mm×400mm×500mm（長寬高）

重 量     50Kg

耐破強度測試儀環境要求

氣源壓力 0.5MPa-0.7MPa （氣源客戶自備）

環境溫度 15-50℃

相對濕度 不超過70%RH

電 源      220V 50HZ

標準

GB/T 6545、ISO 2759、GB 1539、TAPPI T810

配置

標準配置：自動型耐破強度試驗機主機、觸摸屏、甘油、微型打印機、校正片、橡皮膜
