本文旨在為使用顯微鏡檢測的用戶提供實用的建議，幫助他們?yōu)榱慵蚪M件觀察選擇最 佳照明或照明系統。顯微鏡使用的照明會嚴重影響到最 終的圖像質量，并且會對可視化細節造成顯著影響。以下信息可以幫助用戶選擇可針對顯微分析需求優化成像結果的照明。

顯微鏡檢測需要什么樣的照明？

工業制造和生產、流程工藝、質量控制和保證（QC/QA）、故障分析（FA）或研發（R&D）的零部件檢查通常需要借助顯微鏡完成。所用顯微鏡的性能對于檢測效率有著巨大影響。

如何選擇有助于幫助使用顯微鏡檢測的用戶獲取最 佳圖像結果的照明，取決于此類零部件的類型以及必須顯示的感興趣細節[1-4]。

本文可以為需要使用顯微鏡檢測的用戶提供實用的建議，幫助他們?yōu)榱慵蚪M件觀察選擇最佳照明或照明系統。以下信息可以幫助用戶選擇適合顯微分析的照明。

什么類型的顯微鏡光源

最合適顯微分析？

10 到 20 多年前，鹵素燈[5]是顯微鏡檢測最常用的照明類型。不過，也是從那時候起，LED（發光二極管）燈[6、7]越來越多用于顯微鏡照明。

LED 照明的優點

相比鹵素燈，LED 顯微鏡照明技術可以為顯微鏡成像提供多項優點。具體包括：

• 更長的使用壽命（25,000 到 50,000 小時）

• 更低的功耗

• 色溫自然

• 即使在低亮度狀況下也能保持恒定色溫

• 更低的發熱（作為冷光源，用于對溫度敏感的樣品）

• 更為實用且緊湊的設計

為什么顯微鏡照明

在顯微分析過程中極為重要？

如果需要選擇合適的照明類型以便對部件或零件進行高質量的顯微觀察和成像，需要考慮哪些關鍵因素：

• 待觀察的樣品類型（組件、零件等）；

• 需要分析的樣品特征（發光或透明區域、孔洞、劃痕、表面結構等）；

• 當前采用的照明類型很難用于某些特定應用（顯微分析、FA、R&D 等）；

• 在顯微鏡觀察過程中需要接觸樣品，例如，使用鑷子、烙鐵或其他需要在樣品和物鏡之間保持足夠工作距離的工具[8、9]。

使用顯微鏡進行檢測的用戶可以必須嘗試多種照明類型才能找到最 佳照明[10、11]。

選擇合適的 LED 顯微鏡照明

LED 照明解決方案描述如下。包括 LED3000 和 LED 5000 系統，主要用于立體[9]或數碼顯微鏡[12]，通常用于進行顯微分析。需要用到它們的其他應用示例包括故障分析（FA）和研發（R&D）。LED3000 和 LED 5000 照明系統的一些基本信息如表 1 所示。

LED3000 和 LED 5000 顯微鏡照明解決方案概述

環形燈（RL）提供明亮且均勻的照明；適用于多種類型的零部件。此外，擴散器和偏振光組可用于兩種環形燈類型。這些配件可以減少眩光和斑點突出的問題。

同軸照明（CXI），其中的光束經引導通過光學器件，在零部件上發生反射，最適合光滑和反射組件。如果必須評估細微裂紋或表面質量，這種光源尤其有用。

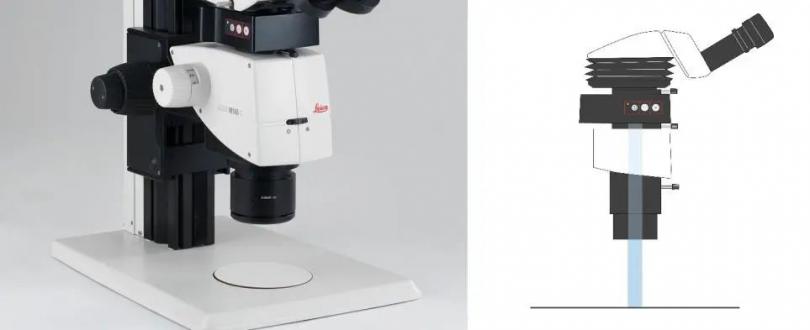

近垂直照明（NVI）通過非常靠近光軸放置的 LED 燈實現。它能提供幾乎沒有陰影的照明，適用于有凹槽和深孔的零部件，或者需要長工作距離的零部件。

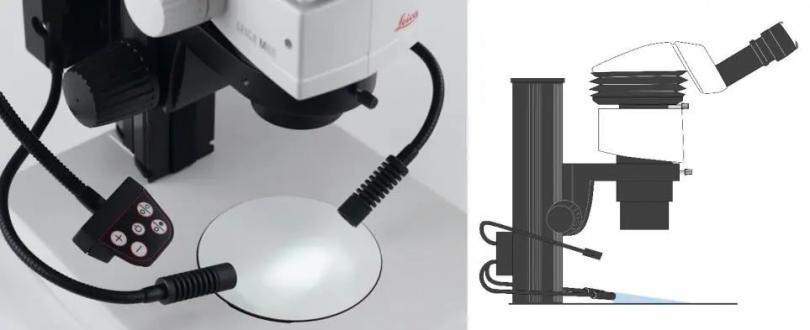

采用靈活鵝頸設計的聚光燈照明（SLI）提供適合多種類型零部件的高對比度照明。

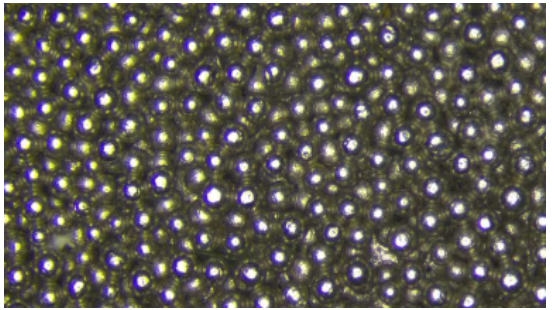

漫射和高度漫射照明（DI 和 HDI）專為反光、非平面或彎曲的零部件設計。由于背反射光的數量，這些情況很難成像。

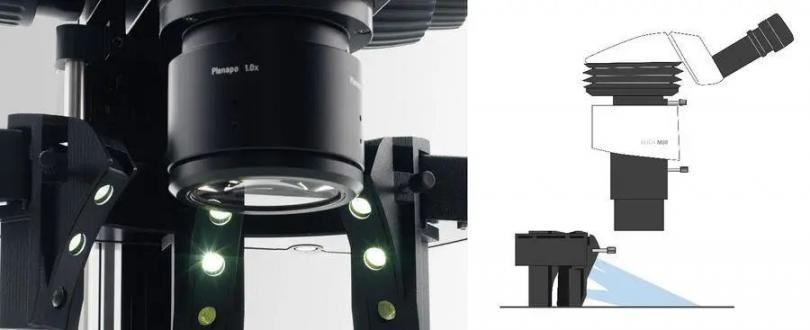

多重對比照明，利用來自兩個不同方向和角度的照明實現可重復對比，對于很難找到細節的零部件特別有用。

背光照明（BLI）可以為具有透明區域的零部件提供透射照明。

徠卡 LED 5000 和 LED3000 的照明效果

不同樣品的示例圖如下所示。這些圖像由配備 Flexacam C3 顯微鏡相機和 LED3000 或LED 5000 照明系統的徠卡立體顯微鏡（M60 或 M125）記錄。所用照明類型為環形燈（RL）[帶漫射器或偏振器]、近垂直（NVI）、同軸（CXI）、聚光燈（SLI）、多重對比（MCI）和漫射（DI）或高度漫射（HDI）照明。

參考樣品：硬 幣

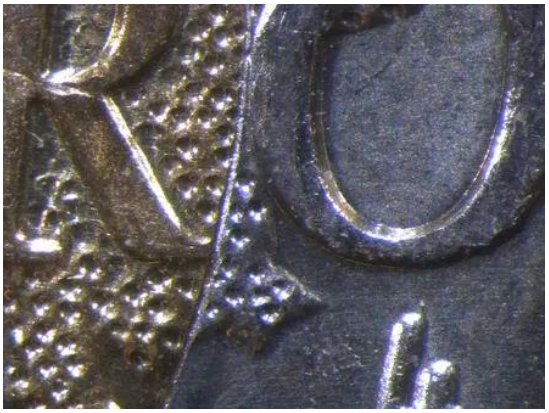

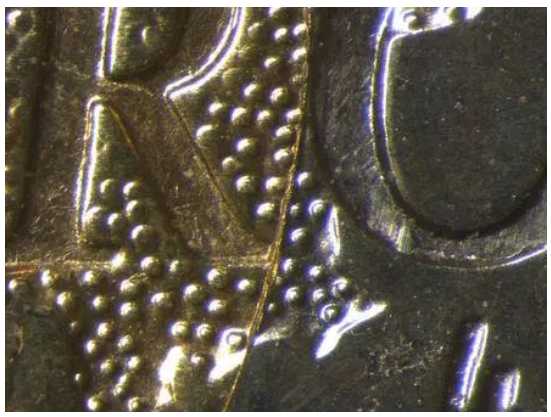

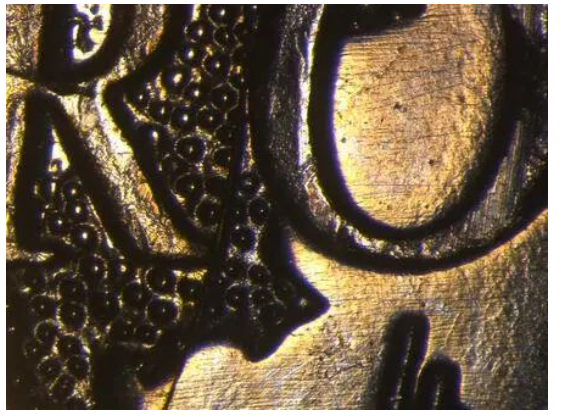

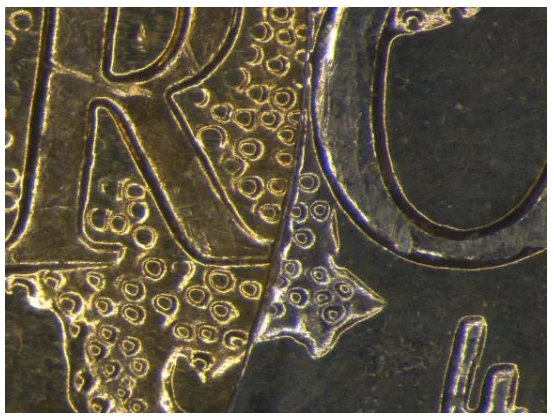

圖 1 顯示了使用各種 LED 照明獲得的金屬硬 幣圖像。硬 幣圖像清晰展示出不同對比度帶來的差異。

圖 1a：環形燈（RL），所有區段

圖 1b：環形燈（RL），所有左半?yún)^(qū)段

圖 1c：環形燈（RL），左上象限區段

圖 1d：近垂直照明（NVI）

圖 1e：同軸照明（CXI）

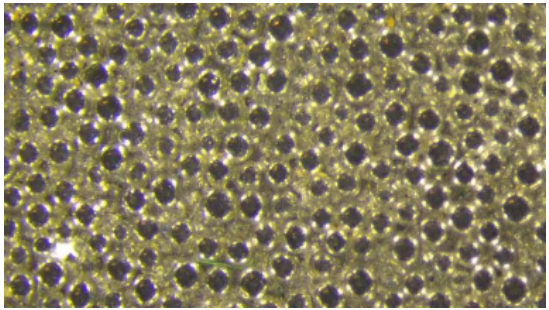

圖 1f：高度漫射照明（HDI）

圖 1g：多重對比照明（MCI）

圖 1h：聚光燈照明（SLII），雙燈印刷電路板（PCB）

印刷電路板（PCB）

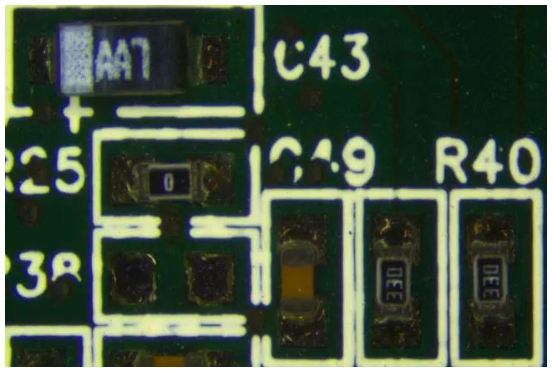

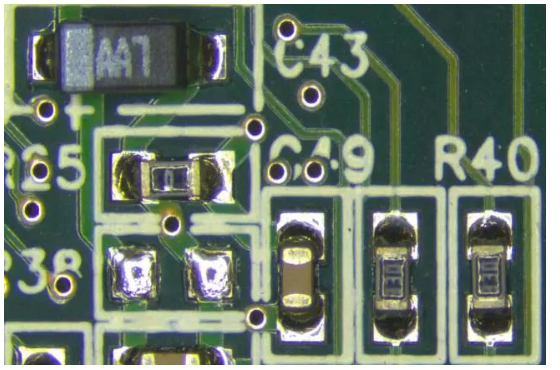

圖 2 顯示了使用 RL、NVI 和 SLI 照明記錄的印刷電路板圖像。

圖 2a：環形燈（RL），配漫射器：多樣品特征

圖 2b：近垂直照明（NVI）：孔洞和凹槽

圖 2c：環形燈（RL），配交叉偏振器：反光區域

圖 2d：聚光燈照明（SLI）：多樣品特征晶圓加工

晶圓加工

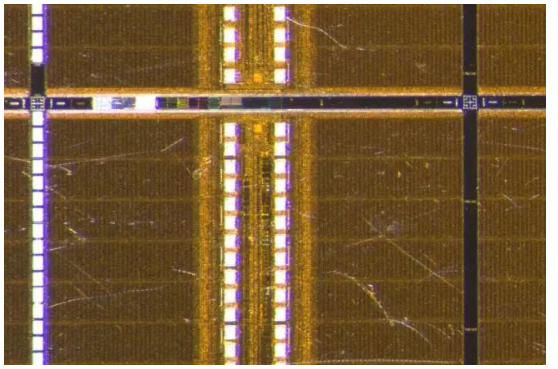

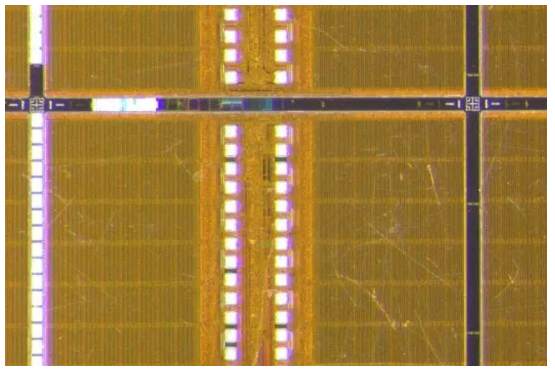

圖 3 顯示了使用 RL、NVI、CXI 和 SLI 照明記錄的晶圓加工圖像。

圖 3a：環形燈（RL），配漫射器：多樣品特征

圖 3b：同軸照明（CXI）：晶圓加工的表面紋理

圖 3c：近垂直照明（NVI）：晶圓加工的孔洞和凹槽

圖 3d：聚光燈照明（SLI）：多樣品特征汽車零部件

汽車零部件

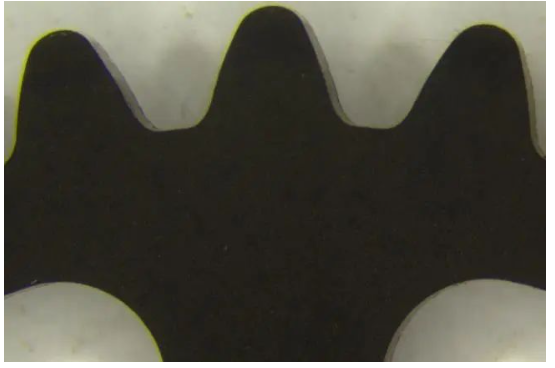

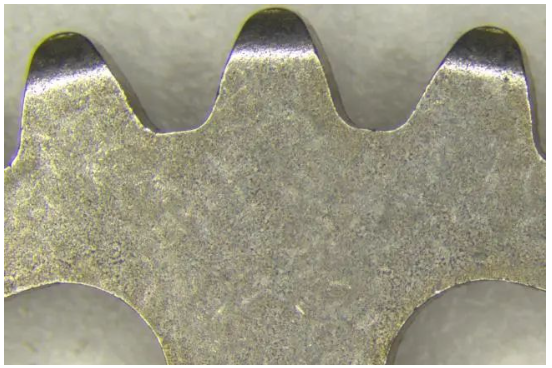

圖 4 顯示了使用 RL、NVI 和 SLI 照明記錄的鏈輪圖像。

圖 4a：環形燈（RL），配漫射器：多樣品特征

圖 4b：近垂直照明（NVI）：孔洞和凹槽

圖 4c：環形燈（RL），配交叉偏振器：反光區域

圖 4d：聚光燈照明（SLI）：多樣品特征醫療器械

醫療器械

圖 5 顯示了使用 RL、NVI 或 SLI 照明記錄的髖關節植入物圖像。

圖 5a：環形燈（RL），配漫射器：多樣品特征

圖 5b：近垂直照明（NVI）：孔洞和凹槽

圖 5c：環形燈（RL），配交叉偏振器：反光區域

圖 5d：聚光燈照明（SLI）：多樣品特征

顯微鏡檢測時 LED 照明選擇指南

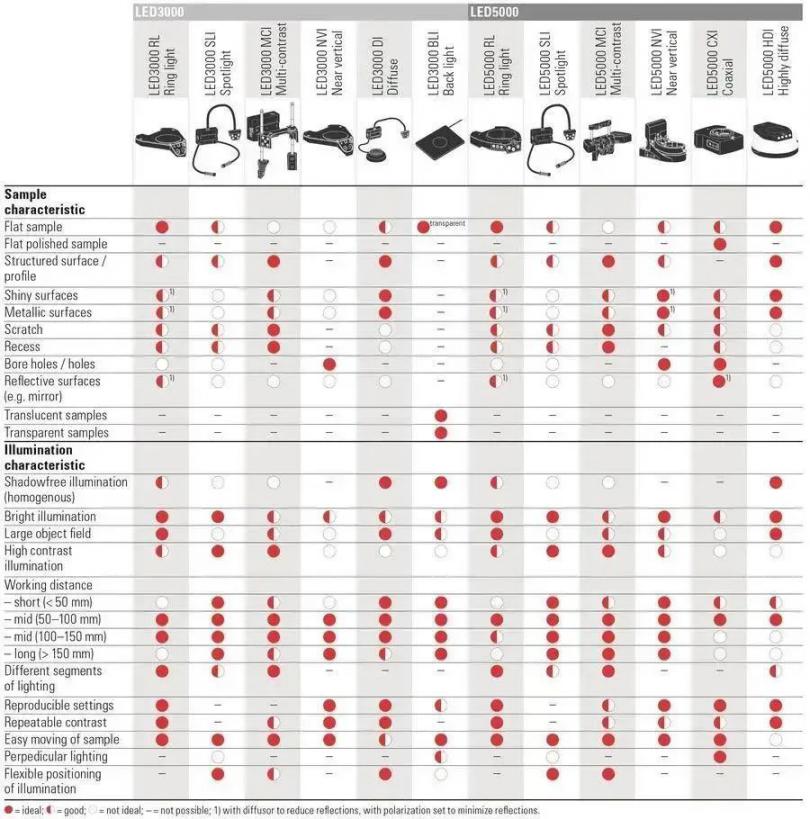

下方表 2 顯示了 LED3000 和 LED 5000 系列照明解決方案的快速選擇指南。LED3000 系列專為常規應用（例如纖維分析和質量控制）設計，而 LED 5000 系列更適合高級應用（例如故障分析和研發）。本指南可以幫助顯微鏡用戶，為特定組件或零件的顯微分析尋找最為合適的照明系統。

圖 6：LED3000/LED 5000 快速選擇指南

其他推薦

除了集成到徠卡顯微鏡的高質量光學器件，在選擇照明系統時，必須確定要分析的組件細節和觀察所需的視場（物場）。還值得考慮顯微鏡計算機編碼的優勢和顯微鏡光學性能，例如物鏡在傳輸、色差校正和平面偏差方面的優勢，即平面復消色差、消色差等。

結 論

有時，很難找到適合檢測零部件的顯微鏡照明系列。然而，此處提到的意見和建議可以幫助用戶了解各種照明解決方案，從而找到能夠為圖像觀察和記錄提供最 佳結果的解決方案。

對于您的應用，選擇正確的流量計（又叫流量傳感器）是成功的關鍵，而選擇錯誤的流量計則意味著帶來很多麻煩。流量計技術的發展極大地促進了每種應用的多種選擇，選擇正確的流量計對于關鍵數據的采集也至關重要，而錯誤的流量計會導致浪費預算問題和昂貴的時間損失。在本文中，我們將討論流量計選擇過程中的一些重要事項。

價格與受歡迎程度是選擇流量計的Z常見標準
一定要意識到人們在選擇流量計的過程中經常使用的兩個Z為普遍的標準：成本和受歡迎程度。如果您將價格放在diyi位，那么很容易為該應用或在物理上或性能上無法承受的應用獲得錯誤的流量計。討價還價將很快變成一場噩夢。

如果測量儀器及其輔助儀器需要頻繁且昂貴的維護，則您在該流量計上保存的內容將很快消失。此外，具有較高價格的流量計也可以通過減少維護和操作成本來進行彌補。Z初購買的科里奧利質量流量計比許多其他類型的流量計的價格要貴很多，但是隨著時間的流逝，您可以節省大量的金錢，因為它們易于維護，從而減少了停機時間。

盡管時常研究行業中Z常用的流量計類型很重要，但是僅選擇流行的流量計也可能會導致災難。如果流量計不適合該應用，那么測量值可能低于或超過該值，這意味著可能會損失寶貴的材料，并對收入造成負面影響。

新的流體技術提供了新的解決方案
技術的進步還可以將市場上不太知名的儀器投放市場，但可以提供更好的解決方案。例如，在過去，當引入新的流體時，必須重新校準在線超聲波流量計，并且不能用于對衛生很重要的應用中。如今，新的超聲波流量計已經解決了這些問題，并為這些類型的應用打開了在線超聲波流量計的使用。

流量計是一種高科技設備，受許多變量影響。我們將介紹Z重要的部分，但是要意識到每個應用都是唯yi的。

體積或質量流量測量
流體有2種基本測量方法：體積測量和質量流量測量，因此，流量計可以是體積流量計或質量流量計。但是，如果您知道流體密度并已知變量條件，那么可以根據質量計算體積，也可以根據體積計算質量。體積流量計或質量流量計是否是Z好的取決于您的實驗應用、實驗組分和測量的目的。

流量計的種類
某些流量計在選擇的過程中很容易被排除，因為它們根本無法與實驗應用配合使用。例如，電磁流量計不能與碳氫化合物一起使用，而需要導電液體才能起作用；也有許多流量計無法測量氣體或漿液。以下列出了一些主要的流量計類別以及流量計可以處理的流體類型。

（1）氣體——科里奧利質量流量計、熱式質量流量計、超聲波流量計、可變面積流量計、可變壓差流量計、位移流量計、渦輪流量計等
（2）液體——科里奧利質量流量計、熱式質量流量計、超聲波流量計、可變壓差流量計、位移流量計、渦輪流量計、電磁流量計等
（3）漿液——科里奧利質量流量計、超聲波流量計、電磁流量計等
（4）蒸汽——渦流流量計、超聲波流量計、膜片流量計、具有浮動元件的流量計等

流體性質
了解被測流體的特性至關重要，以下是一些主要成分：
（1）流體類型——液體、氣體、漿液、蒸汽
（2）密度
（3）黏度
（4）溫度
（5）壓力
（6）流體狀況——異物、懸浮顆粒、氣泡
（7）其他污染物
（8）流量一致性——一致或打斷，填充管道或部分填充或變化
（9）流量范圍——Z小和Z大流量
（10）材料的腐蝕性——腐蝕性液體或氣體會損壞在線傳感器

物理性質
了解應用的物理動態特性也很重要，同時需要考慮的一些物理屬性有：
（1）流量計前后的管道配置以及流量計入口和出口處直管的長度
（2）管道的尺寸：一些流量計在非常小的管道上的性能較差，而有些無法測量較大管道中的流體
（3）管道材料
（4）周圍環境以及它是穩定的還是可變的
（5）流量計會以一定角度工作嗎？這會嚴重影響流量計的性能

流量計的規格
Z后，選擇正確的流量計還必須考慮規格參數。

準確度——準確度是流量計的一個重要參數，準確度越高，所測量的數據越接近真實值。但是，并非所有的流量計都具有相同的精度，有些應用甚至不需要很高的準確度。

可重復性——可重復性指在相同條件下，通過相同測試或測量獲得相同結果的次數（%）。準確度要求可重復性，但可重復性則不需要準確度，它只需要一致性。因此，可以說流量計的可重復性通常被認為比準確度更為重要。

量程比——量程比指流量計可以準確測量流體的范圍。通常，Z好選擇具有Z大量程的流量計，而又不影響其他更關鍵的組件。

衛生要求——用于食品、藥品和YL行業的流量計特別需要無菌環境

成本——如上所述，成本應包括隨時間的安裝、維護和維修。流量計的運行成本如電力需求也可能增加流量計的總體成本。

從以上可以看到，有很多可參考的因素來選擇合適的流量計，而本文列出的只是一些基礎知識，這甚至還沒有涉及不同型號的流量計的各個選項。選擇合適的流量計的Z佳方法是與該領域的專家合作，從了解這些負責而又重要的設備的專家那里獲得信息。

相關應用

微流體BFS科式流量傳感器（直接測量，無需校準；兼容所有液體如水、油、酒精、混合物等），請點擊 這里

MFS-微流體熱式流量傳感器的詳細介紹，請點擊 這里

多通道微流體壓力&真空控制器OB1 MK3+的詳細介紹，請點擊 這里

Elveflow微流控儀器專用的智能圖形化界面操作軟件ESI詳細介紹，請點擊 這里

如何使用微流體壓力泵OB1壓力控制器和流量傳感器BFS控制微流體流量？請點擊 這里

如何使用微流體壓力泵OB1和BFS科式流量傳感器高精度的控制微流體系統中的流體流速? 請點擊 這里

以上針對如何為金屬線材扭轉試驗機選擇合適的夾具呢?給大家做出了介紹，希望上述簡單介紹可以給大家?guī)韼椭绻肓私飧啵梢酝ㄟ^網頁撥打本公司的服務熱線了解更多產品的詳細信息，至善至美的服務是我們的追求，歡迎新老客戶放心選購自己心儀產品，我們將竭誠為您服務!

（來源：寧夏綠水試驗儀器有限公司）

汽車防凍液在冬天起到防凍作用，防止冷卻液結冰而導致脹裂散熱器，凍壞發動機；在夏天防凍液起到冷卻的作用，能夠帶走發動機的多余熱量控制金屬部件的溫度，防止發動機開鍋。但是防凍液冰點的檢測方法是怎樣的呢？如何為愛車選擇防凍液呢？下面小編就帶大家來了解一下:

測試冷凍冰點要用測試儀來完成測試。冰點測定儀操作方法為：掀起蓋板用柔軟絨布交蓋板及棱鏡表面擦拭干凈；將待測液體用吸管滴于棱鏡表面，合上蓋板輕輕按壓，將折射計對向明亮處，旋轉目鏡使視場內刻度線清晰，讀出明暗分界線在標示板上相應標尺上的數值即可；測試完畢，用絨布擦凈棱鏡表面和蓋板，清洗管，將儀器放還于包裝盒內。

要檢測防凍液的質量好壞，最直接的方法就是檢測防凍液的冰點和沸點，一般普通防凍液的冰點z低可達-40℃，而優質防凍液一般能達到-60℃左右。水的沸點是100℃，而防凍液至少應達到 110℃以上。防凍液的冰點越低，沸點越高，溫差越大，則說明品質就越好。反之，溫差越小，防凍液的品質就相對差一些。

防凍性能測試。冰點測試是對防凍液能否在寒冷天氣里使用的一種防凍性能測試。可采用防凍液冰點測試儀，用比重原理來指示冰點的高低，應用方便。

      透射式照明法分ZX照明和斜射照明兩種形式：
    （1） ZX照明：這是Z常用的透射式照明法，其特點是照明光束的中軸與顯微鏡的光軸同在一條直線上。它又分為“臨界照明”和“柯勒照明”兩種。
    A． 臨界照明（Critical illumination）:這是普通的照明法。這種照明的特點是光源經聚光鏡后成像在被檢物體上，光束狹而強，這是它的優點。但是光源的燈絲像與被檢物體的平面重合，這樣就造成被檢物體的照明呈現出不均勻性，在有燈絲的部分則明亮；無燈絲的部分則暗淡，不僅影響成像的質量，更不適合顯微照相，這是臨界照明的主要缺陷。其補救的方法是在光源的前方放置乳白和吸熱濾色片，使照明變得較為均勻和避免光源的長時間的照射而損傷被檢物體。
    B． 柯勒照明：柯勒是十九世紀末蔡司廠的工程師,為了紀念他在光學領域的突出貢獻,后人把他發明的二次成像叫做柯勒照明. 柯勒照明克服了臨界照明的缺點，是研究用顯微鏡中的理想照明法。這中照明法不僅觀察效果佳，而且是成功地進行顯微照相所必須的一種照明法。光源的燈絲經聚光鏡及可變視場光闌后，燈絲像*次落在聚光鏡孔徑的平面處，聚光鏡又將該處的后焦點平面處形成第二次的燈絲像。這樣在被檢物體的平面處沒有燈絲像的形成，不影響觀察。此外照明變得均勻。觀察時，可改變聚光鏡孔徑光闌的大小，使光源充滿不同物鏡的入射光瞳，而使聚光鏡的數值孔徑與物鏡的數值孔徑匹配。同時聚光鏡又將視場光闌成像在被檢物體的平面處，改變視場光闌的大小可控制照明范圍。此外，這種照明的熱焦點不在被檢物體的平面處，即使長時間的照明，也不致?lián)p傷被檢物體。2004年蔡司公司又在傳統柯勒式照明基礎上推出了帶有反光碗的全系統復消色差照明技術，消除照明色差，增強光的還原性，進而提高分辨率，同時照明均勻而光效高。
    （2） 斜射照明：這種照明光束的中軸與顯微鏡的光軸不在一直線上，而是與光軸形成一定的角度斜照在物體上，因此成斜射照明。相襯顯微術和暗視野顯微術就是斜射照明。
      2． 反射式照明
    這種照明的光束來自物體的上方通過物鏡后射到被檢物體上，這樣物鏡又起著聚光鏡的作用。這種照明法是適用于非透明物體，如金屬，礦物等。

如何選擇合適的顯微鏡，幫助用戶實現高效的工作流程

本文討論了在選擇用于顯微分析和質量控制（QC）以及故障分析（FA）和研發（R&D）的數碼顯微鏡之前，用戶應當考慮的因素。關鍵在于需要事先充分了解汽車、電子、機械工程和醫療設備等行業的應用要求和用戶需求。顯微鏡解決方案不僅應當幫助用戶實現高效、可靠的顯微分析、QC、FA以及研發工作，還應當易于操作、滿足用戶需求，同時方便報告并分享結果。

為何使用數碼檢測顯微鏡？

 如今，許多行業，如汽車、運輸、電子、機械工程和醫療設備，越來越多地采用以工作流程為中心的生產流程。此舉是為了制造性能更佳、壽命更長的產品，同時在滿足日益嚴苛的質量規格和標準的前提下，依然保持制造流程的經濟性。

工業制造和生產、流程技術、質量控制和保證（QC/QA）、故障分析（FA）、產品創新，或研發（R&D）的零部件檢查通常需要借助顯微鏡完成。所用顯微鏡的功能在檢測效率方面可以產生巨大的差異[1,2]。有關選擇常規檢測顯微鏡考慮事項的更多信息，讀者可以查閱參考文件1。

使用數碼顯微鏡能夠以高效、可靠且符合人體工程學的方式對零組件進行檢查、記錄和深入分析，以確定是否符合產品規格[2,3]。數碼顯微鏡無需目鏡，而是直接在顯示器上顯示圖像。

如果決定使用數碼顯微鏡進行顯微分析，用戶應當確認顯微鏡的光學性能和定制性能可以滿足顯微分析、QC、FA和研發的需求。為幫助用戶選擇顯微分析所需的數碼顯微鏡，以下部分討論了用戶需要考慮的主要因素。

需要考慮的因素

放大倍率和分辨率

有些零部件需要從宏觀整體到微觀細節進行顯微分析：從宏觀（>2毫米）到細觀（<2毫米到50微米），再到微觀（<50微米到1微米）[參考圖1]。

圖1：此圖顯示了使用顯微鏡進行顯微分析時定義的長度比例。

鑒于數碼顯微鏡的性能，以下是在這些尺寸比例進行顯微分析時需要考慮的重要因素[1]：

• 足夠高的放大倍率和分辨率，以展現細觀或微觀比例的微小細節。

• 放大范圍，方便用戶能夠迅速從零部件示意圖轉到觀察微小細節（參考以下示例）

顯微鏡的性能還取決于光學器件對于色差和圖像平面度的校正能力，例如復消色差校正和平面偏差校正[1]。

主要應用領域

確定使用數碼顯微鏡的主要應用領域同樣至關重要。以下列舉了這些涉及顯微分析和質量控制（QC）、故障分析（FA）和研發（R&D）的領域。

在線，隨機，或離線質量控制（QC）

大多數情況下，生產過程中的顯微分析以及在線和隨機QC會直接在生產現場進行，以檢測產品是否存在任何缺陷或異常。在生產過程的關鍵環節進行快速檢查或篩選有助于確保產品符合質量標準和規范。離線QC通常在生產活動的各個階段進行，但遠離生產現場，其目的是進一步減少，甚至消除不符合特定規格的檢測產品。離線QC的頻率低于在線或隨機QC，而且通常需要對零部件進行更為詳細的調查。

快速檢查或深入分析（FA或R&D）

對于源自生產或服務階段的FA，以及原型設計和產品開發（R&D），有時可能需要對零部件進行快速檢查或深入分析。快速檢查或深入分析均可用于對故障進行根本原因分析，或者在研發階段開展原型研究。根本原因分析通常需要對一個或多個零部件或者連接進行詳細評估，以清楚了解導致產品故障的原因。在產品開發過程中，原型設計通常可以借助對零部件和連接進行快速檢查或深入分析，實現優化，從而驗證產品性能，并且能以高效率的方式投入生產。

徠卡數碼顯微鏡提升顯微分析效率

合適的應用領域

通過選擇合適的徠卡數碼顯微鏡（參見下方的圖2和表1），可以滿足用戶對于顯微分析、QC、FA以及研發的不同需求。

• Emspira 3數碼顯微鏡有助于在線或隨機QC實現高效率的顯微分析、基礎分析和記錄，同時在宏觀到細觀（>2毫米到50微米）比例上實現FA和研發的快速檢查。

• DVM6數碼顯微鏡可實現高效的顯微分析、詳細分析和記錄，以便在細觀到微觀（2毫米到1微米）比例上對FA和研發工作進行離線QC和深入分析。

圖2：本圖表顯示了使用Emspira 3或DVM6數碼顯微鏡時的相應比例范圍。對于每款顯微鏡，在選擇最合適的解決方案以幫助優化工作流程時，需要考慮每款顯微鏡的特定優勢。

徠卡數碼顯微鏡的應用領域

表1：適合使用Emspira 3和DVM6數碼顯微鏡進行顯微分析和質量控制（QC）、故障分析（FA）和研發（R&D）的應用領域。

徠卡數碼顯微鏡的優勢

下方表2顯示了Emspira 3或DVM6數碼顯微鏡帶給使用者的不同優勢。

表2：Emspira 3和DVM6數碼顯微鏡在顯微分析、質量控制、FA和研發方面的優勢。

在線、隨機或離線QC的示例：

電子設備的顯微分析

在線或隨機QC

利用在線QC檢查缺陷或錯誤時，顯微鏡通常可以用于：

• 在較低放大倍率下獲取零部件的整體示意圖。

• 快速放大零部件的感興趣區域，后者需要在更高的放大倍率下進行更為詳細的檢查，以查看微小細節。

作為一個在線或隨機QC的潛在案例，圖3顯示了使用徠卡數碼顯微鏡（如Emspira 3）記錄的硬盤部件圖像。此例中，我們可以看到硬盤磁碟或盤片讀寫頭和驅動臂（圖3a）的示意圖。接著，通過輕松、快捷地增加變焦系數，可以記錄讀寫頭和驅動臂的圖像（圖3b），從而在較高放大倍率下呈現劃痕（缺陷）以供記錄。

圖3a：較低放大倍率下硬盤讀寫頭和驅動臂的圖像。

圖3b：放大圖3a中的指定區域，以呈現同一硬盤讀寫頭和驅動臂的更多細節。驅動臂靠近頭部區域的金屬表面有劃痕（箭頭位置）。

離線QC

對于離線QC期間的顯微分析，顯微鏡通常用于對零部件進行更為詳細的檢查，這對于在線QC來說不切實際或者沒有可能。作為離線QC的潛在案例之一，圖4顯示了硬盤底部的局部圖像，即PCB電路板的底面。使用DVM6顯微鏡拍攝的圖像，該顯微鏡配備一體式環形燈（圖4a）以及采用四分之一波片和浮雕對比法（圖4b）的同軸照明裝置。我們可以看到焊盤、跡線、通孔以及基板表面。硬盤PCB電路板底面的不同細節，例如劃痕、缺陷和污染，在其中一張圖像上有著更加清晰的顯示。正如硬盤PCB電路板所示，DVM6的一體式照明裝置和多種光學對比法確保用戶能夠觀察并記錄難以看到的零部件細節，而且更加高效，因為無需更改顯微鏡設置。

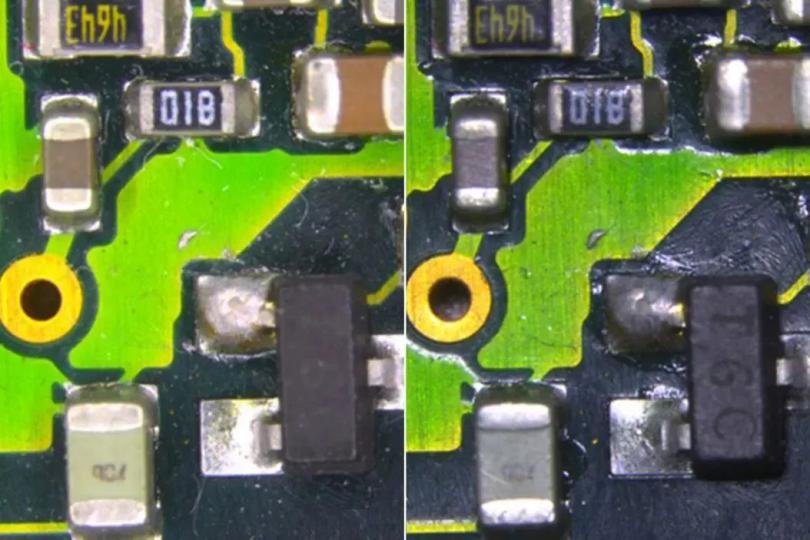

圖4a：DVM6拍攝的硬盤底部PCB電路板的局部圖像，該顯微鏡配備一體式LED環形燈和漫射器。將圈出區域以及箭頭標記位置同圖4b進行比較，后者呈現了配備同軸照明裝置的顯微鏡對相同區域拍攝的圖像。
