二．產品型號

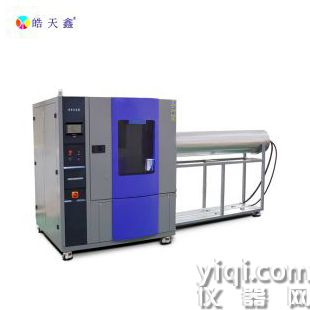

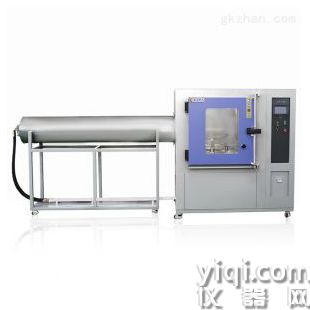

DS-IPX34B-R400

四．設備概述

應用背景：自然界水（雨水、海水、河水等）對產品和材料的破壞，每年造成難以估計的經濟損失。所造成的損害主要包括腐蝕、褪色、變形、強度下降、膨脹、發霉等，特別是電器產品因雨水造成短路而極易釀成火災。因此針對特定的產品或材料進行外殼防護水試驗是必不可少的一道關鍵程序。

一般應用領域：戶外燈具、家用電器、汽車配件及其他電子電工產品。

設備功能：該設備的主要作用是用于電子　電工產品、燈具、電柜、電器元件、汽車、摩托車及其零部件等產品在模擬淋雨的氣候條件下，對產品的物理以及其它相關性能進行測試。測試后，通過檢定來判斷產品的性能是否達到要求，以便于產品的設計、改進、檢定及出廠檢驗使用。

五．執行標準

符合 IEC60529:1989 +A1:1999 +A2：2013《Degrees of protection provided by enclosures(IP Code)》、《外殼防護等級(IP 代碼)》14.2.3、14.2.4 條款與圖 4 及 GB7000.1《燈具 第一部分：一般要求與試驗》9.2.4、9.2.5 條款及圖 9.4 要求。

六． 設備特點

1、適用于進行產品的IPX3、IPX4防水等級測試。

2、外殼由國產優質鋼板加工而成，表面噴涂烤漆，美觀耐用。

3、內箱、轉臺等采用SUS304#不銹鋼板制造，確保長時間使用不生銹。

4、箱式結構；自帶水箱，循環用水；儲水箱內裝有水位浮球閥，自動控制進水，并有低水位報警檢測，有效防止水泵缺水干轉而損壞。

5、門上有透明觀察窗（鋼化玻璃材質），箱內安裝有LED照明燈，方便觀察內部測試情況。

6、擺管驅動采用優質伺服步進電機，擺管速度，角度jing準可調，不存在失步問題（失步：會造成擺管動作失常，撞向中間的轉臺軸，造成設備損壞）

7、轉臺驅動：使用國產優質步進電機，速度及角度可在觸控屏上設定（可調），在標準范圍內jing準無級可調，并能自動控制正反轉動（正反轉：適合帶樣品通電測試，防止繞線）。

8、試驗箱安裝有樣品電源插座（AC220,10A），樣品電源通斷電時間可通過程序控制：停電（0-999min）—通電（0-999min）—停電（0-999min），適用于樣品在測試中需要通斷電。

9、測試時間可在觸控屏上設定，設定范圍為：0-999min(可調)。

10、過濾措施：標配高精度的過濾器，可有效過濾自來水中的雜質；濾芯可定期更換。

11、核心控制系統采用顯控7寸觸摸屏+松下PLC，電器元件采用如LG、歐姆龍等進口品牌，接線工藝符合國家標準要求，電板布局合理，接線牢固，標示清楚。

12、新增“遠程操作”的功能：用戶可在手機及電腦上對機器進行參數設定、啟動、停止、清除數據等動作。（需下載相應軟件）

13、設備底座配有4個活動帶剎腳輪，方便移動和固定。

14、機箱安裝有內嵌式備件盒，放置常用備件（如六角螺絲刀、濾芯、針頭等），方便用戶保管和使用。

七．技術參數

結構參數

擺管尺寸（半徑）

R400mm

內箱尺寸

長900*進深900*高900mm

外尺寸

約 長1350*進深1150*高1750mm

噴水孔尺寸

0.4mm（IPX3 / IPX4）

噴水孔徑間距

50mm

擺管內徑

15mm

樣品轉臺直徑

直徑400mm

功能參數

R400擺管流量

IPX3=1.1L/min；IPX4=1.8L/min

擺管角度

120o（IPX3）、350o（IPX4）或自定義設定

擺管擺動速度

240°來回4S、720°來回12S（jing準控制）或自定義

轉臺最大承重

50KG

轉臺速度

1 -5r/min（jing準可調）

轉臺升降高度

350-600 mm

轉臺轉動方式

一直正轉 / 正反轉交替 / 間歇轉動

測試時間

0-999 min

電氣參數

設備電源

220V

試驗樣品電源

220V

設備功率

1.0KW

安全保護功能

漏電保護、缺水保護、短路保護

九．隨機附件

1.操作說明書一份；

2.出廠合格證一份；

3.設備保修卡一份；

4.過濾器濾芯1個；

5.試驗針頭100個；

6.試驗針頭座20個

7.三芯電纜1條（約3m）。

十．使用條件

由用戶保證下列各項條件，并完成相應連接

10.1.使用場地

地面平整，排水通暢，地面和墻壁防水處理，設置地漏或排水溝

地面承重能力不小于200kg/m2

場地通風良好

設備周圍無強烈振動

設備周圍無強電磁場影響

設備周圍無易燃、易爆、腐蝕性物質和粉塵

設備周圍留有適當?shù)氖褂眉熬S護空間：

設備后側、左右側、頂部：800mm

設備前側：1200mm

10.2.環境條件

溫度：5℃～35℃

相對濕度：≤85%

氣壓：86kPa～106kPa

10.3.供電條件

電壓、頻率

AC220V±10% ；50Hz±10% ；火線+零線+保護地線

裝機功率

1.0kW

保護地線接地電阻

保護地線接地電阻小于4Ω

電源開關

1、要求用戶在安裝現場為設備配置相應容量的漏電保護空氣開關，并且此開關必須是獨立供本設備使用

2、禁止使用閘刀開關或電源插座

3、漏電保護空氣開關離設備不超過2米的位置

水源條件

1、要求用戶在安裝現場為設備配置水源，水壓不低于0.2Mpa,并安裝4分水龍頭。

2、水龍頭離設備不超過2米的位置
