迷你金屬浴是采用微電腦控制的新產品，可廣泛應用于樣品的保存和反應、DNA擴增和電泳的預變性、血清凝固等。80120ES01規格為10*2 mL + 8*0.2 mL。

該設備質保期為1年。



首次使用本儀器前，請仔細閱讀本操作手冊。

【80120ES迷你金屬浴-操作視頻】https://www.bilibili.com/video/BV1Se411e7u7



產品清單

主機	1臺
電源適配器	1個
操作手冊	1本
合格證	1個

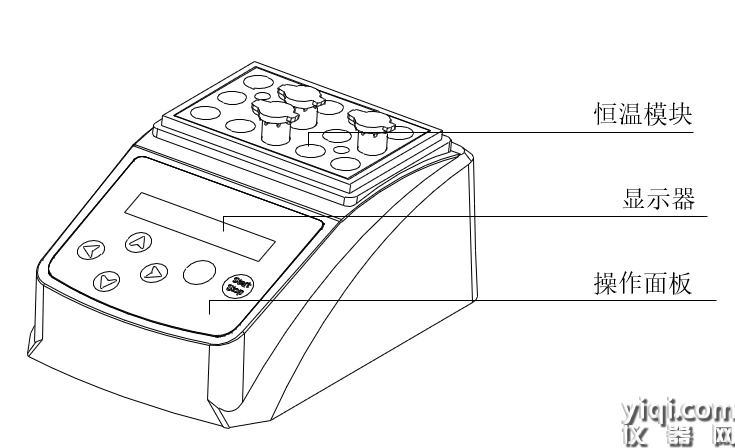

結構示意



（圖片供參考，具體以實物為主）



操作指南


1. 按鍵功能

Start/Stop---------運行或停止程序

Prog   --------------選擇和設置程序

    ------------ 設置溫度和時間參數

  -----------------向左移動光標

  ----------------向右移動光標

2. 編制一個新的程序

本儀器共有9個獨立程序，P1到P9,每個程序有3節，例如：P2程序，有2A，P2B，P2C三節程序，其中三節程序后面2節可以選擇“OFF”。開機后儀器會自動向當前程序的第1節目標溫度升溫。按Prog鍵，進入編程界面。用戶可以選擇手動開啟或關閉某一節程序。例如當P2A和P2C開啟，P2B關閉的時候，按Start運行，程序會運行P2A，P2C這2節程序。

3. 程序選擇

短按Prog鍵，光標會在程序號上閃爍,此時用戶可以通過▲或▼來選擇程序。當光標在程序號字母上閃爍，此時用戶可以通過▲或▼來選擇那一節程序。

4. 溫度設置

短按Prog鍵，按鍵? 或?移動光標，光標會在溫度上閃爍,此時用戶可以通過▲或▼來調整溫度參數。

5. 時間設置

短按Prog鍵，按鍵? 或?移動光標，光標會在時間上閃爍,此時用戶可以通過▲或▼來調整時間參數。

【注】：當時間參數值等于“ 00 ”時，表示儀器一直運行。

6. 時間單位設置

短按Prog鍵，按鍵? 或?移動光標，光標會在時間單位上閃爍,用戶可以通過▲或▼來調整當前時間參數的單位，s、m、h（秒、分鐘或者小時），當時間單位參數跳變?yōu)?ldquo;OFF”表示本節程序關閉不執行。

7. 程序運行/停止

  a. 開機后系統顯示上次設置的模塊溫度和時間。

  b. 按Start/Stop鍵，程序向第1節目標溫度升溫，并顯示“Wait”，并顯示模塊即時溫度。當溫度穩定后，“Wait”消失，顯示狀態變位”OK”,并開始倒計時。倒計時結束后，程序自動開始向第2節程序P2B控溫，并顯示“Wait”,當溫度穩定后，“Wait”消失，顯示狀態變位”OK”,并開始倒計時。

  c. 倒計時結束后，蜂蜜器鳴叫5聲，系統運行結束，顯示Finished，同時顯示當前模塊即時溫度。此時，按任意鍵，系統回到主界面。

【注】：程序運行過程中倒計時開始后，短按Start/Stop鍵可以暫停程序運行，時間倒計時暫停，長按Start/Stop鍵2秒以上，系統停止運行。



注意事項

1. 本儀器應定期用干凈軟布沾少量無水酒精清洗模塊上的深孔，保證試管與錐孔壁接觸充分、導熱良好、避免污染。

2. 本儀器表面如有污跡，可用軟布沾清潔膏清洗。

3. 清潔儀器前，必須關閉儀器的電源。清洗時清洗液不充許倒入模塊的孔內。

4. 模塊和儀器不充許用有腐蝕性的清洗液清潔。

5. 停止工作時應關閉電源，長時間不使用本儀器時，拔下電源插頭，用軟布或塑膠紙覆蓋儀器以防止灰塵進入



技術參數

項目	參數
溫度控制范圍	室溫 + 5℃—100℃
升溫時間(從20℃升至100℃)	≤18 min；
控溫精度	±0.3℃
溫度穩定性@40℃	±0.3℃
溫度穩定性@100℃	±0.3℃
溫度顯示精度	0.1℃
定時時間設置	0-99H, 0-99M, 0-99S
最高溫度	100℃
最大功率	50W
降溫時間	自然冷卻
產品重量	≤1 kg
尺寸（L x W x H mm）	160 x 110 x 136



故障分析

故障現象	原因分析	處理方法
顯示屏不亮	電源未接通 開關不良 控制器損壞	檢查電源，重新插拔電源 調換開關 與供應商或廠家聯絡
顯示屏顯示“OPEN” 并報警	溫控傳感器開路	與供應商或廠家聯絡
顯示屏顯示“SHORT” 并報警	溫控傳感器短路	與供應商或廠家聯絡
模塊不升溫	加熱器故障	與供應商或廠家聯絡.
按鍵不起作用	按鍵損壞	與供應商或廠家聯絡



HB211221
