內部結構

1、噴霧裝置:塔式噴霧器，內藏玻璃噴頭，噴霧由塔管引導再經錐型分散，均勻分散后彌漫到整個試驗室內部;

2、噴霧量大小調節:調高噴塔上的錐形分散器噴霧量增加，調低則噴霧量減少;

3、收集器:噴嘴所噴出的細霧，以自由落體方式沉降，內置一個或數個表面積80cm2的漏斗杯收集鹽霧，凝結成水后由導管流至箱體外部的計量筒內;

4、加熱水槽:水槽附著于試驗室底部，用于裝水加溫保持試驗室溫度平穩;

5、置物架:由塑鋼制成，單根承重不超過2kg，如分散放置可承受10kg以內的重量，置物架兩旁有二排圓孔，是放置置物棒以垂直面分15度，30度角用。

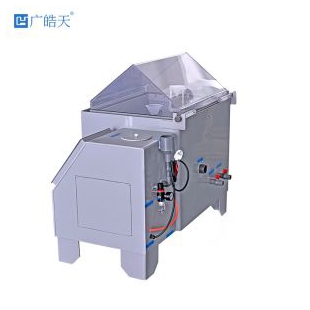

外部結構

1、試驗箱蓋:屋頂式斜角110度透視蓋，可清晰觀察到室內試驗狀況;

2、隔絕水槽:利用水密封箱蓋，避免鹽霧外泄;

3、計量筒:收集每次試驗的噴霧量，每次50ml為高刻度;

4、飽和空氣桶:置于控制箱底部，采用SUS#304不銹鋼板制成，起到過濾、加溫、加濕的作用，使凈化空氣達到飽和溫度和濕度后至噴嘴噴霧,飽和器具有自動***功能;

5、調壓閥:手動調節進氣壓力及噴霧壓力。進氣壓力控制在0.3mPa;噴霧壓力控制在0.07-0.17mPa。(上述壓力已在出廠前調整好，一般情況下用戶勿需再調節)

6、壓力表:壓力表指針所顯示的壓力是空氣飽和空氣桶傳達噴嘴噴霧時的壓力;

7、***箱:自動或手動補充飽和桶用水;

8、排霧管:直徑50的PVC硬塑料管，鹽霧試驗箱工作時瀉出由噴霧造成的壓力，以及箱體內多余的水也由此溢出。

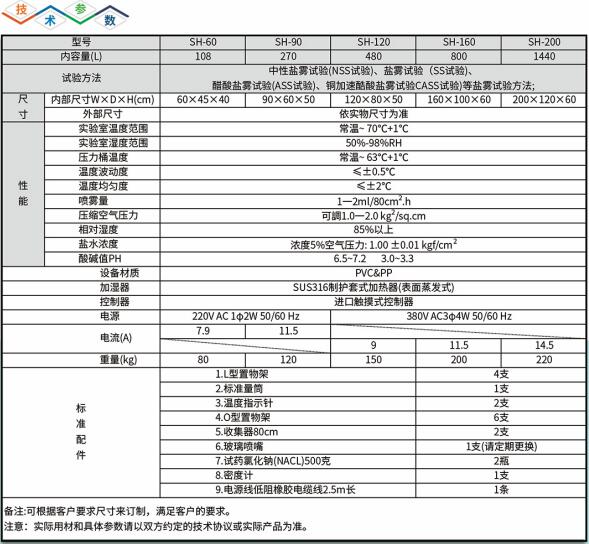

技術參數：

1) 工作室溫度范圍：RT+5℃～+65℃任意可調；如換成PP材質，可達90℃

2) 飽和桶溫度范圍：RT+5℃～＋65℃任意可調；如換成PP材質，可達90℃

3) 溫度均勻度：≤±2℃

4) 溫度波動度：≤±0.5℃

5) 鹽霧沉降量：1～2ml/ 80cm2 . H （16 小時平均量）  （重要標準，說明箱體鹽霧環境的濃度參數,滿足GB/GJB/DIN/ASTM等***）

6) 噴霧方式：連續間隙噴霧任選、塔式噴霧、可調節,：1～9999 H、M、S（可調）

7) 壓縮空氣壓力2.00±0.01（kg/cm?）

8) 電源：AC220V±10%  50Hz    (具體功能請參照上表)
