核磁共振應用越來越廣泛因此在不少大專院校的物理專業及醫學院的某些專業，開始 設這類教學實驗，為此我公司設計廉價高性能核磁共振成像教學儀器。它適用于物理、生物 和影像專業本科的教學。 GY-PNMR-10 脈沖核磁共振教學儀器由恒溫磁體、主機、電源、計算機、及處理顯示 軟件組成。恒溫磁體由恒溫器、磁體、梯度線圈、射頻探頭線圈組成。主機由DDS(數字直 接合成器)、射頻功率放大器、正交檢波接收機和控制主機(包括 A/D 轉換、D/A 梯度控制 器、脈沖控制器)、以及通訊接口組成。電源由梯度放大器、直流電源組成。

儀器特點

1、采用高磁能積磁鋼，所以體積小；

2、磁體采用亞微米精度加工技術，所以磁場均勻度高；

3、磁鐵采用恒溫控制器，所以有較高的穩定性；

4、由于射頻電路采用DDS技術，所以工作頻率可以保證高穩定度的前提下大范圍（10-20MHz）高分辨率（1Hz）調節；

5、采用正交檢波技術能精確測量射頻相位，這有利于物理理論工作者了解量子力學能級躍遷機理（核磁共振態密度理論）；

6、本儀器只能放入10mm大小的樣品，所以主要用于教學，如尺寸較小的種子、小動物的組織切片等。在測量馳豫時間上可以作為分析測量儀器如種子含油量、含水量測量等。

儀器實驗功能

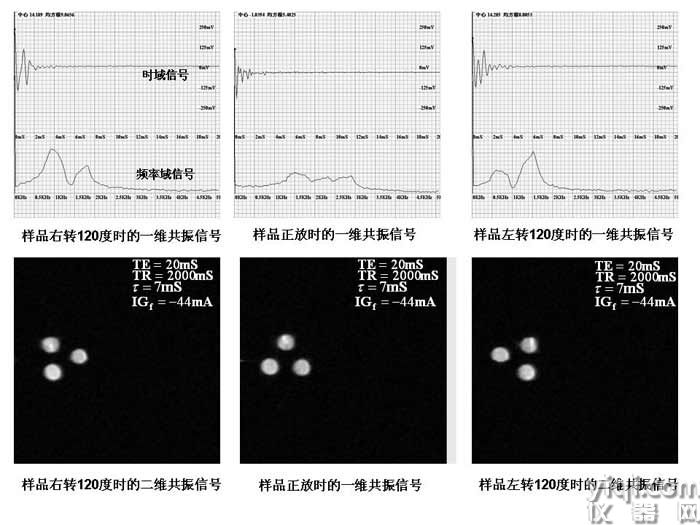

1、一維核磁共振成像;

2、二維核磁共振成像(包括頻率空間編碼和相位空間編碼);

3、自旋回波測量T1;

4、反轉恢復法測量T2;

5、T1加權圖、 T2加權圖

6、簡單三維核磁共振成像，三維核磁共振成像數據反演;

7、可測量二甲苯化學位移分裂;

8、IR序列偽彩色加權圖研究實驗;

9、脈沖法測量氫核的共振頻率;

儀器技術參數

1、磁場強度：0.5±0.05T ；

2、H共振頻率：21MHz±2MHZ；

3、磁場均勻度：10ppm

4、樣品尺寸：Φ10mm

5、圖形分辨率：普通模式128*128*128，256*256*256

6、探頭線圈直徑：Φ15mm

7、探頭線圈采樣寬：2000KHz

8、圖像畸變度：<3%

9、脈沖頻率范圍：1~30MHz

10、磁場穩定度：磁場穩定性每小時拉莫爾頻率漂移小于100Hz/h；

11、溫度控制穩定度：腔體控溫精度為±0.005℃；顯示精度0.001℃

12、空間分辨率     普通模式0.05mm

13、成像均勻度：5ppm（Φ10mm成像空間)

14、信噪比：52dB

儀器主要實驗內容

1、可進行核磁共振成像原理性實驗、成像技術實驗、硬件結構實驗和應用拓展實驗。

2、核磁共振影像基礎實驗

3、核磁共振影像提高及偽影實驗，自旋回波序列各種參數對成像效果的影響

4、偽影觀察a.折疊偽影觀察b.拉鏈偽影觀察c.化學位移偽影觀察

5、核磁共振成像研究性實驗樣品觀察(植物體等樣品)
