高精度納米拉伸壓縮系統——KLA的Nano UTM T150 納米力學測試系統適用于對多種材料的微納米力學特性進行表征。具備靜態、動態拉伸等多種功能，連續動態分析模塊提供一種操作簡單且性能可靠的試驗方法。在連續拉伸和壓縮過程中的不同應變狀態下，對材料的動態力學特性進行測試分析，可快速獲得材料的儲存模量、損耗模量、損耗因子等。采用設計特的納米力學激勵傳感器，系統將簡諧力疊加在靜態力上，通過傳感器內置的電容檢測器，對振幅進行實時監控。其振動頻率遠高于傳統試驗機利用橫梁施加的振動頻率，根據載荷和位移的變化關系，系統可自動獲得樣品的儲存模量、損耗模量。T150系統支持行業內大的動態載荷范圍（500mN），和市場上高的測試精度（儲存模量和損耗模量的測試范圍橫跨5個數量級），通過對各點進行精確測量，可對多種材料的動態性能進行分析。

       該產品屬于高精度力學測試設備，在微米、納米量級對纖維、納米線進行微納米尺度的拉伸測試分析，對力的分辨率、精度具有非常高的要求，微觀特性測試須要求設備具有高精度的力學傳感器，力的分辨率才可以達到納牛級。同時，T150系統的操作界面友好，使用方便，內置的標準測試方法簡單易用。

功能

設備采用了一種特設計的納米力學激勵傳感器，使得系統既能夠進行大應變實驗，又能進行小應變測試(高分辨率)。通過施加一個納米量級的簡諧信號以及反饋控制，可以進行連續拉伸和壓縮過程中不同應變狀態下的儲存模量和損耗模量測量。微拉伸機可以快速測量彈性模量、屈服強度、較為限抗拉強度以及失效測量等。

對各種纖維和生物材料的動態研究

對聚合物的拉伸和壓縮性能進行測試

纖維和生物材料的屈服強度

設備優勢

a ) 載荷模塊支持大應變下的高精度測量。在設計范圍內，T150系統自帶的納米力學激勵傳感器，充分保證行業內高的載荷精度。

b ) 行業內大的動態范圍和佳的測試精度。對樣品力學特性進行實時、動態且精確的表征，實現市場上高的測試精度。

c ) 應用范圍廣泛，升級方便。模塊化設計，用戶可根據需求，自主搭配。應用范圍廣泛，根據標準和定制要求，不斷增加測試方法。

d )實時控制，簡單方便的測試協議開發。性能優越的軟件系統，保證對各種實驗參數進行實時控制，并允許用戶自主開發

e )自動生成、導出結果報告。導出格式支持Microsoft Word 和Excel

應用

? 符合ASTM C1557標準的銅纖維拉伸測試

? 工程纖維的準靜態和動態性能

? 棕色和灰色頭發的力學表征

? 蜘蛛絲的連續動態分析和準靜態測試

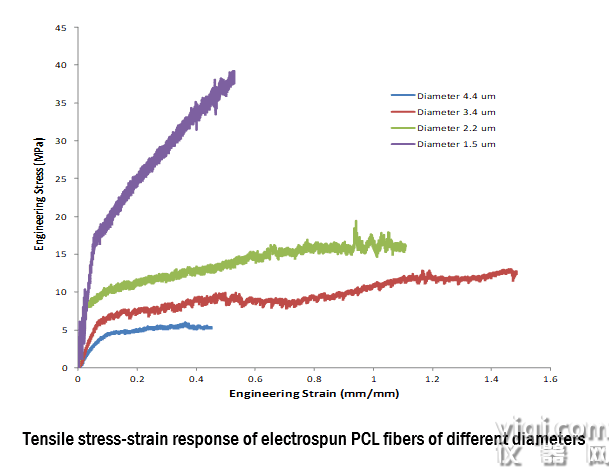

? 細徑電紡絲的拉伸應力-應變響應

? 天然和人工紡織纖維的力學行為

? 雙組分聚合物纖維的模量和硬度比較

? 柔性泡沫材料的準靜態和動態壓縮性能

? 聚合物薄膜的臨界撕裂能

T150 UTM典型應用實例

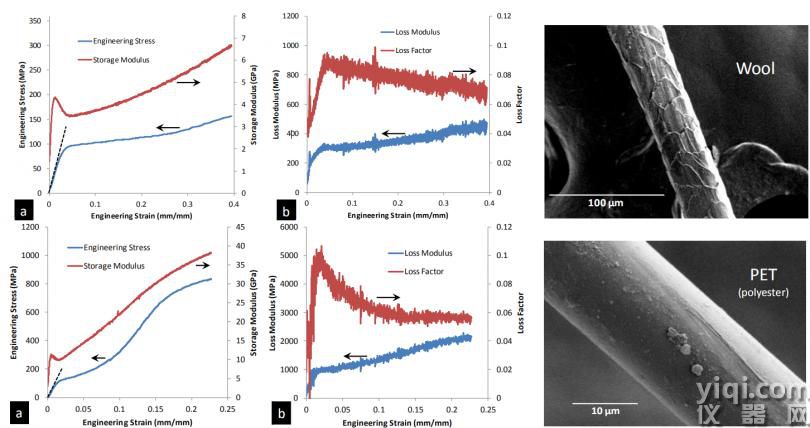

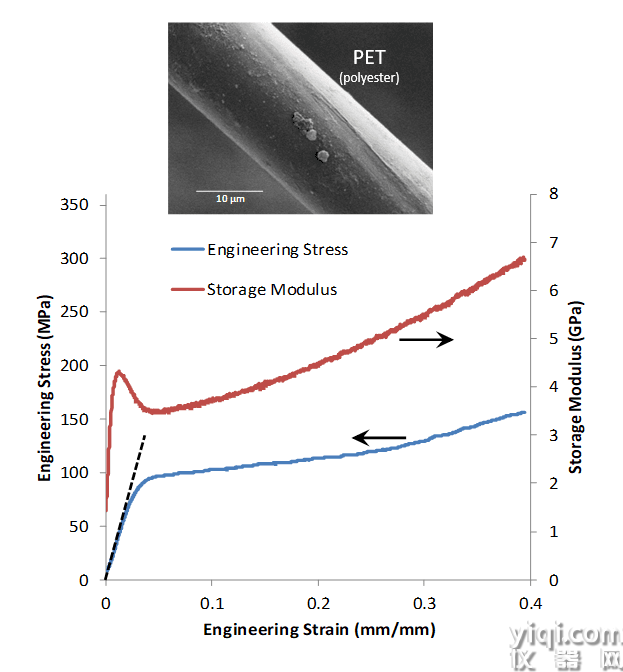

天然纖維和人造纖維的力學行為

  通過連續動態分析，可以對纖維在不同拉伸載荷條件下的彈性和粘彈性性能進行研究

? 對四種不同類型的纖維進行測試：棉、羊毛、聚酯纖維和人造絲（應用文獻即將出版）

? 單根紡織纖維的特性對于設計和制造新材料是重要的

? 連續動態分析可用于研究隨著應變的變化彈性和粘彈性的變化

a b 10 μm

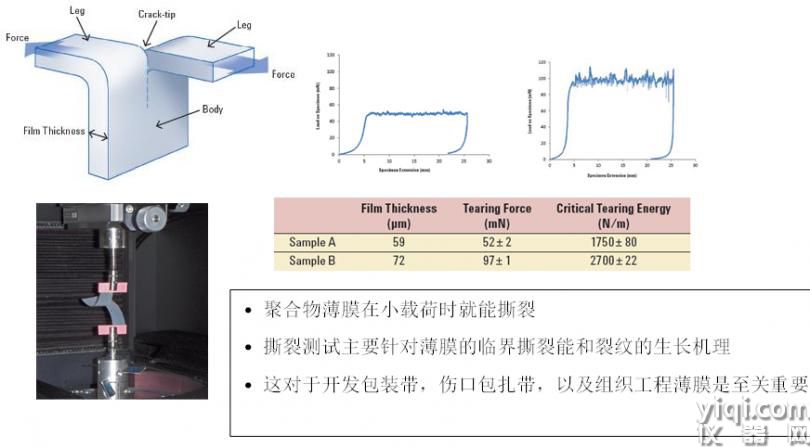

聚合物薄膜的撕裂能
