觸摸款滑動摩擦磨損試驗機可疊加不同測試的結果用于比較查看。 獲取的數據可以以ASCII格式導出到其他軟件。特點1. 測試根據ASTM G99和ASTM G1333及更高標準2. 可進行順時針、逆時針和雙向旋轉模式3. 可編程加載方式曲線 - 恒定，斜坡，步進4. 磨損軌跡電機定位，用于多個或螺旋磨損軌跡測試選項摩擦測試評價是多樣的，并且經常需要在接近真實的模擬情況條件下進行。

主要技術指標
1、試樣尺寸： 30mm*7mm*6mm±0.1 mm
2、轉動速度： 0-200轉/分 連續可調到500轉/分
3、負 荷： 196N ± 0.2%（可擴充到392N）
4、摩擦環尺寸：￠40×10mm 倒角0.5×45°外圓表面與內圓同心度偏差小于0.01
5、摩擦力矩： 0--4N?m ±0.5%
6、計 數 器： 0-9999小時
7、砝碼重量：4KG砝碼一件，1KG砝碼4件，可實現重量疊加功能。

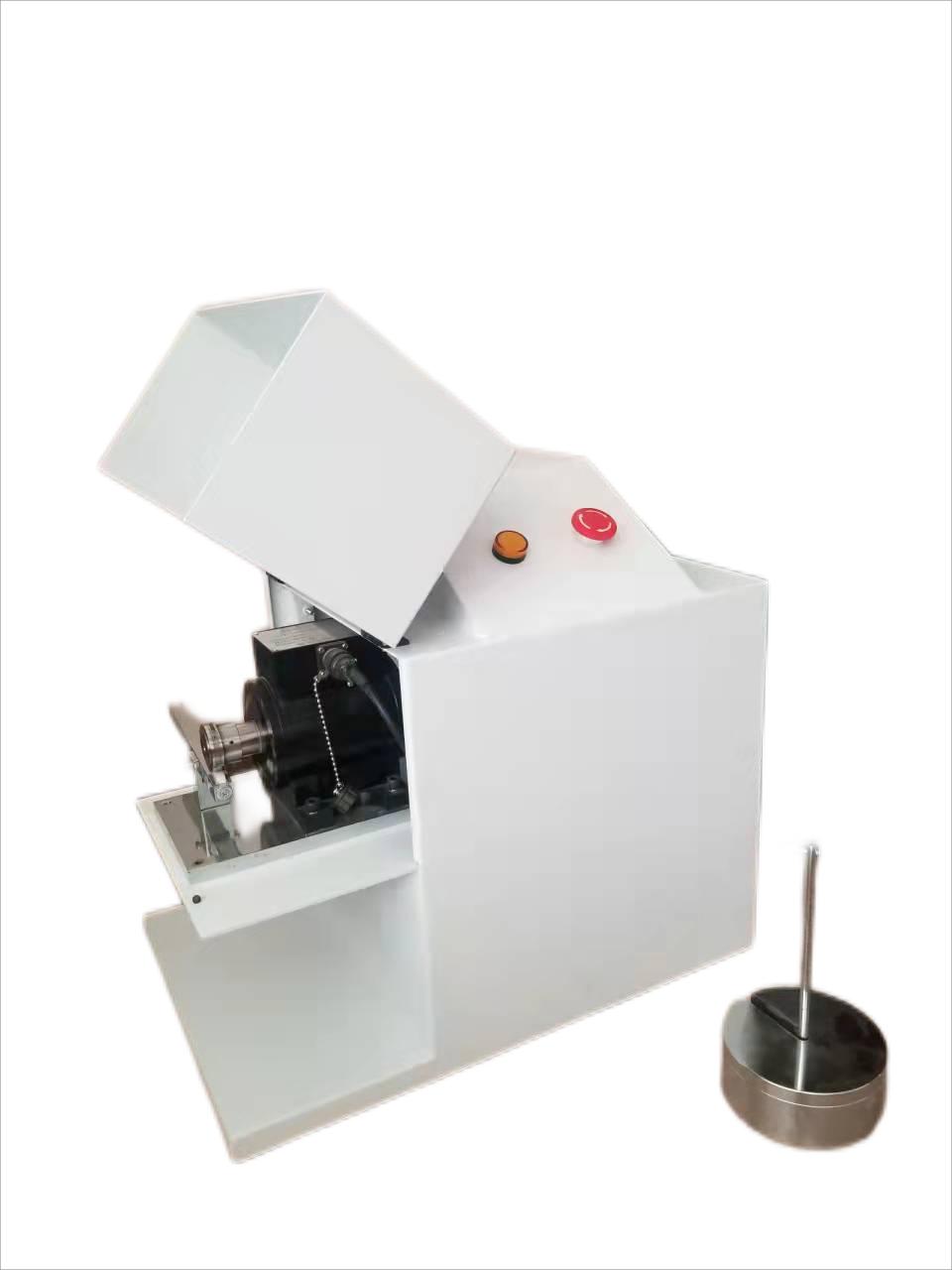

產品名稱：塑料滑動摩擦磨損試驗機

型號：M-200

一、特點：

本機采用高精度扭矩傳感器，嵌入式單元處理系統cpu控制，支持xp  win7. win8.  win10系統，軟件實時繪制顯示扭矩-時間曲線、摩擦系數-時間曲線，繪制摩擦力、摩擦系數、磨損量等曲線變化，可設定試驗次數，顯示當前試驗次數，設定時間及當前試驗時間等多種功能；

本機具有一次設置，全自動運行，實驗結束后自動停機，并檢測磨損程度；

配有彩色打印機，可以打印出帶有曲線，表格數據，試驗單位名稱等精美的試驗報告單。 另外本儀器配有故障自動報警系統問題報和軟件報同時提示 出現問題時間保護儀器以免零件損壞。是各個科研單位，大學，企業實驗室的必備檢測設備。

二、主要適用范圍

適用于塑料制品及橡膠制品或其他復合材料的滑動摩擦，摩損性能測試。也可對試驗中試樣的摩擦力、摩擦系數和摩損量進行測定。

制造標準：GB3960 塑料滑動摩擦磨損試驗方法

四、精度：

     1、速度精度：1%

     2、負荷精度：0.5%

     3、摩擦力矩精度：1%

     4、計數器精度：1S

     5、傳感器測量精度：1% FS

五、 主要配置：

      1、試驗主機一臺

      2、高精度扭矩傳感器一只

      3、計算機控制系統一套；

      4、電腦一臺

      5、標準磨擦環1件

      6、4Kg砝碼1件,1Kg砝碼4件

北廣精儀公司是一家專業從事檢測儀器，自動化設備生產的高新科技企業公司，

精細其表，精湛于內”是北廣精儀一慣秉承的原則。其先進的設計風格，的制造技術和完善的服務體系，為科研機構、大專院校，企業和質量檢測機構提供1留的產品和優質的服務。北廣精儀公司集軟件設計、機械、力學、汽壓、電子、電機以及研發、品保、生管、檢測等專業人才，獲取即時資訊，發展領先的產品與服務。產品嚴格貫徹：ISO、AATCC、ASTM、DIN、EN、GB、BS、JIS、ANSI、UL、TAPPI、IEC、VDE等標準，廣泛適用于：科研單位、質檢機構、大專院校以及家具，紡織、玩具、橡膠、塑料、制鞋、皮革、包裝、航空等產業，為材料開發、物性試驗、教學研究、品質管理、進料檢驗等提供的數據。

北廣公司核心技術由北廣公司嚴格組建 并有專業的儀器美工專注外觀設計 從儀器的研發、生產、銷售、售后等 完全承建高新企業體系 。

 并且研發更高端的試驗控制儀器 控制方式完全升級 現研發的擊穿儀、控制方式采用無線藍牙手發技術 并且可選用 232 / USB/亞太局域網絡端口，已是全國丁見為一。

 現公司總資產達數千萬元。擁有現代化設計開發技術和先進的生產設備。積機制力于多種高設備及非標自動化設備的生產和研制，其中本公司產品：絕緣材料檢測儀器，海綿泡沫檢測儀器，力學設備等質量已領先國際進水平，并成功申請中國過家專理。無需和任何大學合作 完全有自主研發的能力并多次參加儀器展覽會與討論會聚結精華注于研發。

北廣公司保持以發展與中國測試產業相適應的應用技術為主線，通過與產業界協調發展的方式提高本公司的競爭實力和技術含量。

 與此同時，本公司自成立以來，堅持走"研發生產"相結合的道路，借助過家工業研究院的理論知識和強勁的科研實力，在消化、吸收國際先進生產技術的基礎上，大膽創新、銳意改革、努力創造，開發出具有中國特色的新產品，為提高中國的科研及產品質量作出了應有的貢獻。

 經營理念：

  一、誠信待戶 顧客至上      全心全意為顧客考慮，使顧客能切身感受到人性化的儀器。

  二、檢測 保質保量      檢測是我們的責任 保質保量是我們對客戶的鄭重承諾

  三、技術領先 創新理念    儲備儀流的開發人才，引進另閑技術，采用先進的設計理念，打造精良的檢測儀器。

 北廣產品廣泛應用于國防、大專院校以及檢測所等行業，本公司以技術的創新為企業的發展方向，以新型實用的產品引導客戶的需求

 注意事項

● 該儀器初始的包裝材料需小心保存，安裝需由本公司的專業技術人員進行

操作。

● 若儀器由于任何原因必須返修，必須將其裝入原紙箱中以防運輸途中損壞。

為什么選擇我們的北廣儀器？

價格、價格、還是價格！

受產品成本限制，我們的儀器價格不一定是**！

但是**優惠！

絕不賣低價格低質量的設備給客戶！

服務、服務、還是服務！

1.我們的儀器備貨足，客戶付款后**時間發貨，時間就是金錢；

2.溝通及時，設備發送之前任何變故及時溝通**位保護客戶利益！

3.服務專、送貨單、相應文件，客服會及時跟您溝通，安排到位！

4.每天9小時以上在線客服，無論是技術問題還是其他，只要跟設備相關，我們都盡力為您排憂解難！

【我公司專業生產、銷售海綿泡沫檢測設備，周到的服務流程讓您滿意，及時的售后流程讓您安心，發貨，如需請致電詳談】

 售后服務承諾：

1、質量保證：北京北廣精儀儀器設備有限公司作為設備供應商，我公司對所提供的產品均為廠家原廠原包裝，符合標準，并提品技術資料(包含安裝說明書，產品裝箱目錄、產品中文使用說明書、合格證及保修憑證等)。

2、產品交貨期：盡量按用戶要求，若有特殊要求，需提前完工的，我公司可特別組織生產、安裝，力爭滿足用戶需求。

3、保修承諾：北京北廣所有產品質保三年，我司對本次協議供貨有效期內所提供的所有產品保質期 ，有效期內所提供的產品，提供正常工作日全天侯服務，終身技術服務支持。

4、響應時間：保修期內，產品若發生故障，在接到貴公司報修后，24小時內幫客戶解決問題。

5、服務體系：作為設備供應商本公司對本次招標所提供的產品提供保障體系： 當設備出現故障，必要時將派的專業技術員在規定時間內上門維修或寄修，產生的運費由本公司承擔。

6、上門調試：在貨物到達客戶地點后，需要安裝調試的我單位會派一名專業技術人員到現場進行免費安裝培訓。

產品價格承諾

在同等競爭條件下，我公司在不以降低產品技術性能、更改產品部件為代價的基礎上，真誠以zui優惠的價格提供給貴方。

在保修期內供方將免費維修和更換屬質量原因造成的零部件損壞，保修期外零部件的損壞，提供的配件只收成本費，由需方人為因素造成的設備損壞，供方維修或提供的配件均按計。

售后服務保證

公司實力保障：本公司有完善的售后服務體系;

投訴體系及

1、 如果您對我們的服務有意見，請向技術部調度員或維修部投訴。

2、 對用戶所投訴的問題，核實是我們責任的，將對管理人員及經辦人員進行不同程度的懲處。如不是我司的責任，相關人員也將向用戶

保修：

1、設備保修兩年，終身售后服務，一年內非人為損壞的零部件免費更換，保修期內接到用戶邀請后， zui遲響應時間為2小時內，在與用戶確認故障后，我公司會在48小時內派工程師到達現場進行免費服務，盡快查清故障所在位置和故障原因，并向用戶及時報告故障的原因和排除辦法 。

2、保修期內人為損壞的零部件按采購（加工）價格收費更換。

3、保修期外繼續為用戶提供優質技術服務，在接到用戶維修邀請后3天內派工程師到達用戶現場進行維修。并享有優惠購買零配件的待遇。

4、傳感器過載及整機電路超壓損壞不在保修范圍內。

六、售后管理：

我公司實現計算機化管理，實行客戶定期回訪制度，定期復查設備的工作情況，定期指導用戶對設備進行保養和檢測，以便設備正常運轉，跟蹤客戶的設備使用情況，以便及時對設備進行維護。

 售后服務承諾：

1、質量保證：北京北廣精儀儀器設備有限公司作為設備供應商，我公司對所提供的產品均為廠家原廠原包裝，符合標準，并提品技術資料(包含安裝說明書，產品裝箱目錄、產品中文使用說明書、合格證及保修憑證等)。

2、產品交貨期：盡量按用戶要求，若有特殊要求，需提前完工的，我公司可特別組織生產、安裝，力爭滿足用戶需求。

3、保修承諾：北京北廣所有產品質保三年，我司對本次協議供貨有效期內所提供的所有產品保質期 ，有效期內所提供的產品，提供正常工作日全天侯服務，終身技術服務支持。

4、響應時間：保修期內，產品若發生故障，在接到貴公司報修后，24小時內幫客戶解決問題。

5、服務體系：作為設備供應商本公司對本次招標所提供的產品提供保障體系： 當設備出現故障，必要時將派的專業技術員在規定時間內上門維修或寄修，產生的運費由本公司承擔。

6、上門調試：在貨物到達客戶地點后，需要安裝調試的我單位會派一名專業技術人員到現場進行免費安裝培訓。

產品價格承諾

在同等競爭條件下，我公司在不以降低產品技術性能、更改產品部件為代價的基礎上，真誠以zui優惠的價格提供給貴方。

在保修期內供方將免費維修和更換屬質量原因造成的零部件損壞，保修期外零部件的損壞，提供的配件只收成本費，由需方人為因素造成的設備損壞，供方維修或提供的配件均按計。

售后服務保證

公司實力保障：本公司有完善的售后服務體系;

投訴體系及

1、 如果您對我們的服務有意見，請向技術部調度員或維修部投訴。

2、 對用戶所投訴的問題，核實是我們責任的，將對管理人員及經辦人員進行不同程度的懲處。如不是我司的責任，相關人員也將向用戶

保修：

1、設備保修兩年，終身售后服務，一年內非人為損壞的零部件免費更換，保修期內接到用戶邀請后， zui遲響應時間為2小時內，在與用戶確認故障后，我公司會在48小時內派工程師到達現場進行免費服務，盡快查清故障所在位置和故障原因，并向用戶及時報告故障的原因和排除辦法 。

2、保修期內人為損壞的零部件按采購（加工）價格收費更換。

3、保修期外繼續為用戶提供優質技術服務，在接到用戶維修邀請后3天內派工程師到達用戶現場進行維修。并享有優惠購買零配件的待遇。

4、傳感器過載及整機電路超壓損壞不在保修范圍內。

六、售后管理：

我公司實現計算機化管理，實行客戶定期回訪制度，定期復查設備的工作情況，定期指導用戶對設備進行保養和檢測，以便設備正常運轉，跟蹤客戶的設備使用情況，以便及時對設備進行維護。

復合材料滑動摩擦磨損試驗機  技術參數Technical parameters：  M-200

1、試樣尺寸： 30mm×7mm×6mm； sample size: 30mm x 7mm x 6mm;

2、轉動速度rotation speed： ≤200 轉/分（可調adjustable）；

3、負荷load： (20KG)196N ± 0.1%,可增至(40KG)392N；

4、摩擦環尺寸：≥￠40×10mm ，倒角≥0.5×45°，外圓表面與內圓同心度偏差≤0.01；the size of the friction ring is greater than or equal to 40 x 10mm, the chamfering is equal to 0.5 x 45 degrees, and the concentricity deviation between the outer surface and the inner circle is less than 0.01.

5、摩擦環材質：45 號鋼；friction ring material: No. 45 steel;

6、摩擦力矩： 0—4N.m；friction torque: 0 - 4N.m;

7、砝碼重量：4KG 砝碼十件，1KG 砝碼十件，可實現重量疊加功能；weight weight: 4KG weight ten, 1KG weight ten, can achieve weight superposition function.

8、精度：速度精度≤1%；負荷精度≤0.5%；摩擦力矩精度≤1%；計數器精度≤1S；傳感器測量精度≤1%F。accuracy: speed accuracy is less than 1%; load accuracy is less than 0.5%; friction torque accuracy is less than 1%; counter accuracy is less than 1S; sensor measurement accuracy is less than 1%F.

9、配件parts：

試驗主機一臺；Test host one;

高精度扭矩傳感器一只；High precision torque sensor one;

計算機數據采集卡一塊；A piece of computer data acquisition card;

計算機控制系統一套；A set of computer control systems;

標準摩擦環二件；Two standard friction rings;

使用說明書一份；One copy of the instructions;

產品合格證一份；A copy of the product certificate;

產品裝箱單一份。A single copy of the packing of the products

試驗設備test equipment

1、傳動系統，用來帶動圓環以給定的轉速旋轉，精確到5%以內，并要求圓環安裝部位軸的徑向跳動小于0.01毫米。1. The transmission system is used to drive the ring to rotate at a given speed, accurate to within 5%, and the radial runout of the shaft at the installation position of the ring is required to be less than 0.01mm.

2、加載系統，對試樣和圓環，可施加法向力，精確到5%以內。2. Loading system, for the sample and the ring, the additional force can be applied, accurate to within 5%.

3、測定和記錄摩擦力矩系統，精確到5%以內。3. Measure and record the friction torque system to within 5%.

4、記錄圓環轉數的計數器或記時器，精確到1%以內。4. A counter or chronograph for recording the revolution of a ring, with an accuracy of less than 1%.

5、試樣夾具結構和尺寸見圖2，并附配墊圈 4 GB 848-76，沉頭螺釘M3×0.35長10毫米。要保證試樣安置后無軸向竄動。5. See Fig. 2 for the structure and dimension of the sample clamp, with washer 4 GB 848-76, countersunk screw m3 × 0.35 with length of 10 mm. Ensure that there is no axial movement after the sample is placed.

注：試驗設備本標準推薦采用M-200型磨損試驗機。Note: M-200 wear testing machine is recommended in this standard.

6、本試驗中圓環的材質對塑料磨損試驗結果影響很大，因此本標準采用的圓環，其外形尺寸見圖3。6. The material of the ring in this test has a great influence on the plastic wear test results. Therefore, the ring adopted in this standard has the dimensions shown in Figure 3.

材料為45號鋼，圓環要求整體淬火，熱處理HRC 40～45，外圓表面光潔度▽8，倒角處均為0.5×45度，外圓表面與內圓同心度偏差小于0.01.The material is 45 steel, the ring is required to be quenched as a whole, the heat treatment is HRC 40-45, the surface finish of the outer circle is ▽ 8, the chamfering is 0.5 × 45 degree, and the concentricity deviation between the outer circle surface and the inner circle is less than 0.01.

    圓環可以反復使用，每次試驗后，需重新磨削。當外徑小于36毫米就不能再用。作仲裁試驗時必須用直徑40毫米的圓環。The ring can be used repeatedly. After each test, it needs to be grinded again. When the outer diameter is less than 36 mm, it can not be reused. A ring with a diameter of 40 mm must be used for the arbitration test.

注：圓環材質也可按產品標準另定。Note: the ring material can also be determined according to the product standard.

試驗條件Test conditions

試驗中上轉軸保持靜止，下轉軸以200轉/分轉動,摩擦副做滑動摩擦,對磨2小時,負荷20公斤,根據材料,允許選擇其它負荷.試驗環境溫度為23±5攝氏度.During the test, the upper shaft remains stationary, the lower shaft rotates at 200 rpm, and the friction pair is subject to sliding friction. For 2 hours, the load is 20kg. Other loads are allowed according to the materials. The test environment temperature is 23 ± 5 ℃

試驗報告Test report

試驗報告應包括下列內容：The test report shall include the following contents:

A.塑料名稱、規格、牌號、生產廠；A. plastic name, specification, brand and manufacturer;

B.試樣的制備方法，摩擦表面狀況，測定的試樣個數；B. preparation method of sample, friction surface condition, number of samples measured;

C.環境溫度、溫度及狀態調節條件；C. environment temperature, temperature and state regulation conditions;

D.圓環材質、硬度、光潔度和外徑尺寸；D. ring material, hardness, finish and outer diameter;

E.試驗負荷；E. test load;

F.試驗結果：磨痕寬度或體積磨損及摩擦系數的測定結果；F. test results: test results of wear mark width or volume wear and friction coefficient;

G.試驗日期、人員。G. test date and personnel.

觸摸款滑動摩擦磨損試驗機（一）表面膜對摩擦磨損試驗機的摩擦系數的影響具有表面氧化膜的摩擦副，摩擦主要發生在膜層內。對于金屬的摩擦來說，摩擦試驗機由于表面氧化膜的塑性和機械強度比金屬材料差，在摩擦過程中，膜先被破壞，金屬摩擦表面不易發生粘著，使摩擦系數降低，磨損減少。在金屬摩擦表面涂覆軟金屬能有效地降低摩擦系數。其中以鎘對摩擦系數的影響Z為明顯，但鎘與基體金屬的結合力較弱，容易在摩擦時被擦掉。（二）材料性質對摩擦磨損試驗機的摩擦系數的影響摩擦副的摩擦系數，隨配對材料性質的不同而不同。分子或原子結構相同或相近的兩種材料互溶性大，互溶性較大的材料組成摩擦副，易發生粘著，摩擦系數；反之，分子或原子結構差別大則互溶性小，互溶性較小的材料組成摩擦副，不易發生粘著，摩擦系數一般都比較低。因此，在設計摩擦副時，應盡可能地選擇分子結構或原子晶格差別大，互溶性小的材料組成摩擦副，以降低其摩擦系數。如果條件允許的話，應盡可能選擇金屬與非金屬(工程塑料、復合材料等)組成摩擦副。
