產品特點

203蝶形激光二極管安裝使加載激光快速與零插入力插座…簡單地設置激光進入插座，螺絲裝置到安裝被動冷卻，并關閉引線鉗，使電氣連接。

產品描述

203蝶形激光二極管底座是蝶形激光模塊電氣連接和被動冷卻很好的選擇。203配有可選的光纖托盤、蓋板、風扇底座和可拆卸連接器，為蝶形激光應用提供了非常靈活的解決方案。

快速激光加載

203蝶形激光二極管安裝使加載激光快速與零插入力插座…簡單地設置激光進入插座，螺絲裝置到安裝被動冷卻，并關閉引線鉗，使電氣連接。引線夾可拆卸，用于一側帶有GPO或SMA連接器的蝶形激光器，并且易于在生產應用中維護。

配件

除了安裝本身，203與我們的可選光纖托盤，設備蓋和風扇底座一起工作：

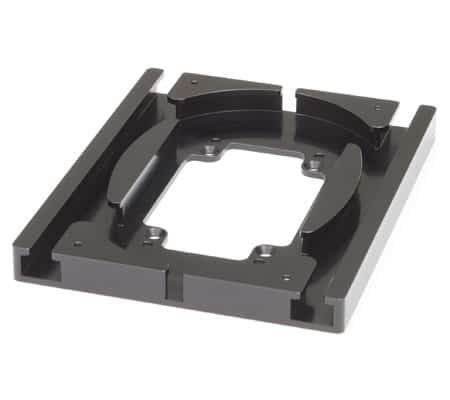

200-TRAY光纖托盤直接螺栓安裝在支架的頂部，使光纖管理簡單。

200°c的保護罩通過zui大限度地減少環境氣流的影響來增強激光器的穩定性。

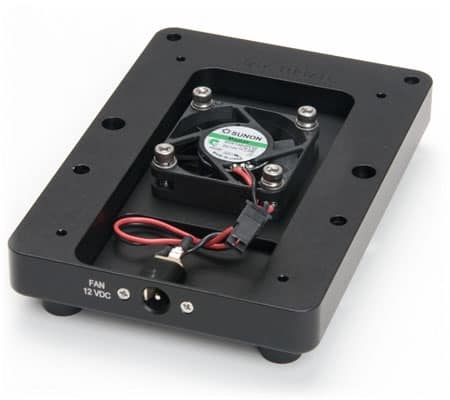

200-FAN風扇組顯著提高熱性能，從2.8°C/W到1°C/W(設定溫度25°C，環境溫度25°C)。

簡單的連接

安裝的底部有一個簡單的螺釘端子接線設置，所有的電線都有顏色編碼，端子有明確的標記，使安裝設備盡可能容易。

DB-9和DB-15接口

激光驅動器和溫度控制器通過安裝在側面的DB-9 LDD和DB-15 TEC連接器進行連接，可以快速連接到任何Arroyo儀器控制器。

產品特性

● 光纖托盤，蓋子和風扇選項

● 14針蝶形激光器

● 帶有SMA / RF連接器的7針蝶形激光器

● 零插入阻力(ZIF)連接

● Solder-less布線

● 被動冷卻

產品規格

Laser Package Supported	14-pin Butterfly 7-pin Butterfly w/ GPO or SMA
Base-to-Pin Height (in [mm])	0.220 [5.6]
Pin Size, Width (in [mm])	0.035 [0.9]
Pin Size, Height (in [mm])	0.035 [0.9]

輸入連接器

Laser Diode	DB-9, male
Laser TEC	DB-15, male

25℃環境下的熱性能

Without fan base	2.8°C/W
With fan base	1.0°C/W

其他

Size (H x W x D) [in(mm)]	1.55(39) x 3.50(89) x 5.00(127)
Mounting holes	?-20 through-hole, 3” on center (x2)
Device mounting screws	2-56 x 3/16” stainless steel socket head

配件

	1220B LaserSource Cable, 4A, 2m
	1260B TECSource Cable , 5,A , 2m
	1900 Replacement Butterfly Connector (Pair)
	200-C Laser Cover
	200-FAN Fan Base
	200-TRAY Fiber Management Tray
	5240 TECSource, 4A/7V
