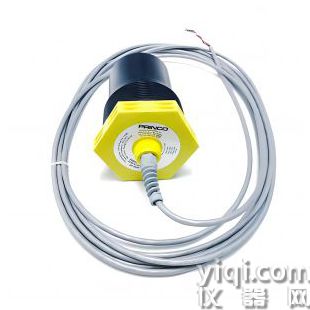

超聲波液位計簡介：

超聲波液位計可采用二線制、三線制或四線制技術，二線制為：供電與信號輸出共用；三線制為：供電回路和信號輸出回路獨立，當采用直流24v供電時，可使用一根3芯電纜線，供電負端和信號輸出負端共用一根芯線；四線制為：當采用交流220v供電時，或者當采用直流24v供電，要求供電回路與信號輸出回路隔離時，應使用一根4芯電纜線。直流或交流供電，具有4~20mADC，高低位開關量輸出。超聲波液位計采用收發合一的陶瓷超聲波換能器,聲波的發射和接收都由同一個探頭完成。探頭向被測液面發射超聲波信號,超聲波由探頭經傳播介質傳播至被測液面,在液面上形成反射,反射波沿原路徑傳播至探頭,被探頭接收.

使用超聲波液位計的注意事項：

1、超聲波液位計的盲區，當拿到超聲波液位計時，先查看一下儀表的盲區，和超聲波液位計的安裝高度有關系。

2、超聲波液位計有測量距離的功能。

3、注意測量周圍環境，比如：儲存罐內是否有梯子，管道，已及管壁是否有小臺階等

4、如果儀表用在寒冷的北方，可以選配附加嚴寒自適應功能

超聲波液位計特點：

1、結構比較簡單、讀數比較方便、便于安裝和維護。

2、安全清潔，儀表使用周期比較長、測量比較穩定、精度比較高。

3、采用非接觸式測量，不易受液體的粘度、密度等影響。

4.非接觸式連續測量，帶溫度補償功能，可在溫差大的環境下使用

5.具有RS-485通訊接口，采用回波處理方式，

6.量程有5米、10米、15米三種量程可選擇，能在不同工業環境中應用。

主要技術參數

正常工作條件：

環境溫度：-40～80℃；

環境壓力：86kPa～108 kPa；

電纜長度：分體式傳感器至電子模塊為3 米（距離為45 米）

電源：220VAC、50/60Hz 或24VDC、100mA

靈敏度：≤0.3pF

工作溫度：-20～1180℃

作壓力：-0.1～25MPa

輸出：DPDT 繼電器（雙刀雙擲）

觸點容量：220VAC， 無感， 有感

響應時間：優于0.2 秒

帶延時：0.2～90 秒（可調）

過程連接： 螺紋/法蘭

接液材質：304、316 和PTFE等

接線盒材質：鋁合金

電氣接口：M20×1.5

超聲波液位計用途：

用于測量封閉管道內液體或氣體的流量。應用與電力、冶金、石油、化工、電站、水處理、食品加工 及其它工業場合的應用。

超聲波液位計的工作原理

超聲波液位計的工作原理是利用不同密度物體的聲波傳播速度不同來進行測量的，測量時從超聲波探頭發出聲波信號，經過物料表面反射之后折回到超聲波探頭的位置，探頭將兩次聲波傳送到超聲換能器，在處理器的控制下能夠利用聲波在空氣中的傳播時間，對被測目標和超聲波換能器之間的距離進行計算，加上已知超聲換能器和容器底部之間的距離，那么就可以計算出物料位的高低，也就是用換能器到容器底部的距離減去上面計算出來的換能器與被測目標之間的距離，這樣就能夠得到物料位。從測量原理可以看出，超聲波液位計的測量主要是依靠探頭所發出的聲波來進行測量，因而在安裝時探頭的選擇和安裝是重要的。

超聲波液位計的優點

從超聲波液位計的測量原理中可以看出，超聲波液位計在進行測量時，測量元件無需與所測量的目標物料發生的接觸，因而不會受到物料的侵蝕和影響，可以對很多種物料位進行測量，超聲波液位計的應用優點還表現在其能夠對低溫介質物料位進行測量；超聲波液位計的使用周期長，由于不與物料發生碰觸，不會受到物料侵蝕，加上換能器本身部件的強度，因而在很長一段時間內超聲波液位計都可以正常進行運轉。

超聲液位計的安裝原則

1.換能器發射面到低液位之間的距離應小于超聲波液位計的量程。

2.換能器發射面到高液位之間的距離應大于液位計盲區

3.換能器發射面應該與被測液面保持平行，這樣聲波就可以垂直發射到被測液面，以保證能量返回。

超聲液位計安裝注意事項

1.換能器的正下方應盡量避開進、出料口等液面有劇烈波動的位置，

2.由于波束角的存在，換能器安裝時應與器壁或池壁保持一定的距離

3.聲波波束所輻射的范圍內，不能有障礙物，安裝時應盡量避開池內設施，如扶梯、管路、攪拌器等。

4.安裝地點應盡可能遠離產生強電磁干擾的設備。

5.對于頂部為拱形的容器，超聲波液位計安裝應偏離容器頂中心位置，以免形成多次的反射回波

6.頂部為平面的錐形容器，超聲波液位計應盡量安裝在頂部，這樣可以保證測量到容器底部，

7.應盡量避免將超聲波液位計安裝在液位容易堆積泡沫漂浮物或劇烈波動的地方，因為會影響回波質量，產生虛假回波，從而影響測量精度。需要時可加裝導波管，其長度至低液位即可，應保證管內、外液位能自由、同步升降，內壁要光滑。

8.盡量不要使用在有水蒸氣的場合，如果有蒸汽，易形成水珠附著在探頭的表面，對正常測量造成影響。

9.露天安裝時應加裝遮陽（雨）罩。
