100A大電流國產數字源表

品牌：普賽斯儀表
型號： HCP100
產地：湖北武漢
供應商報價：￥118888

武漢普賽斯儀表有限公司更新時間：2025-04-17 08:51:16

銷售范圍售全國

入駐年限第6年

營業執照已審核

同類產品數字源表(244件)

立即掃碼咨詢

聯系方式：18140663476

聯系我們時請說明在儀器網（www.shangjinews.cn）上看到的!

掃碼分享

為您推薦

產品特點

100A大電流國產數字源表是普賽斯在直流源表的基礎上新打造的一款高精度、大動態、數字觸摸源表，匯集電壓、電流輸入輸出及測量等多種功能，Z大脈沖電流達100A，支持四象限工作

詳細介紹

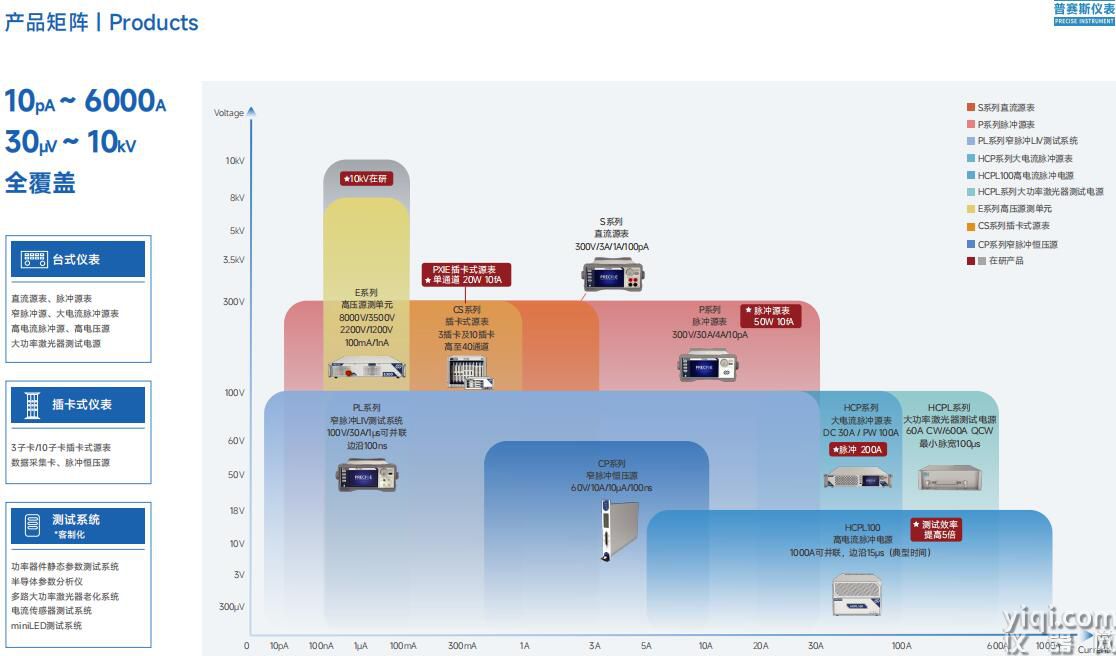

普賽斯儀表自主研發的高精度臺式數字源表、脈沖式源表、集成插卡式源表、窄脈沖電流源、高精度高壓電源等，填補國產空白。主要應用于半導體器件的測試工藝，為客戶提供模塊化硬件、高效驅動程序和高效算法軟件組合，幫助用戶構建自定義解決方案。為半導體封測廠家提供相關測試儀表、測試平臺，以及相關技術服務，滿足行業對測試效率、測試精度，以及低成本的挑戰。

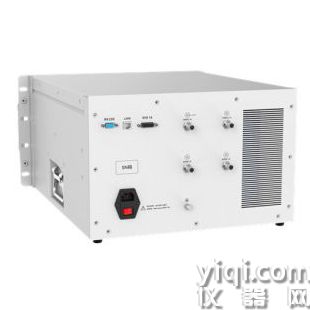

100A大電流國產數字源表是普賽斯在直流源表的基礎上新打造的一款高精度、大動態、數字觸摸源表，匯集電壓、電流輸入輸出及測量等多種功能，Z大脈沖電流達100A，支持四象限工作，因此能廣泛的應用于各種電氣特性測試中。大電流源表適用于各行各業使用者，特別適合現代半導體、納米器件和材料、有機半導體、印刷電子技術以及其他小尺寸、低功率器件特性分析。

大電流脈沖源表應用

? 納米材料的特性測試：石墨烯、納米線

?有機材料特性測試：電子墨水、印刷電子技術
?能量與效率特性測試：LED/AMOLED、太陽能電池、電池、DC-DC轉換器

?分立半導體器件的特性測試：電阻、二極管、發光二極管、齊納二極管、PIN二極管、BJT三極管、MOSFET、SIC等

?傳感器的測試：電阻率、霍爾效應

技術指標

電壓精度

電壓	源		測量
量程	分辨率	準確度±（%rdg.+volts）	分辨率	準確度±（%rdg.+volts）
300mV	30uV	0.1%±300uV	30uV	0.1%±300uV
1V	100uV	0.1%±1mV	100uV	0.1%±1mV
3V	300uV	0.1%±2mV	300uV	0.1%±2mV
10V	1mV	0.1%±3mV	1mV	0.1%±3mV
30V	3mV	0.1%±5mV	3mV	0.1%±5mV
50V	5mV	0.1%±10mV	5mV	0.1%±10mV

電流精度

電流	源		測量
量程	分辨率	準確度±（%rdg.+volts）	分辨率	準確度±（%rdg.+volts）
100nA	10pA	0.1%±0.1nA	10pA	0.1%±0.1nA
1uA	100pA	0.1%±1nA	100pA	0.1%±1nA
10uA	1nA	0.1%±5nA	1nA	0.1%±5nA
100uA	10nA	0.1%±50nA	10nA	0.1%±50nA
1mA	100nA	0.1%±300nA	100nA	0.1%±300nA
10mA	1uA	0.1%±5uA	1uA	0.1%±5uA
100mA	10uA	0.1%±20uA	10uA	0.1%±20uA
1A	100uA	0.1%±2mA	100uA	0.1%±2mA
6A	600uA	0.1%±5mA	600uA	0.1%±5mA
10A	1mA	0.1%±10mA	1mA	0.1%±10mA
30A	3mA	0.1%±20mA	3mA	0.1%±20mA
50A	5mA	0.1%±50mA	5mA	0.1%±50mA
100A	10mA	0.1%±100mA	10mA	0.1%±100mA

直流Z大輸出功率和源/阱限值：

電壓	電流
300 W，Z大	300W，Z大
±10 V @ ±30.0 A	± 6.0A @ ± 50 V
±30 V @ ±10.0A	±10.0A @ ± 30V
±50V @ ±6.0A	± 30 A @ ± 10 V
四象限輸出或吸入操作。	四象限輸出或吸入操作

脈沖Z大輸出功率（源/肼）：

Z大電流限制	Z大脈寬	Z大占空比
6A@50V	DC	100%
10A@30V	DC	100%
30A@10V	DC	100%
100A@50V	500uS	0.1%
50A@50V	3mS	1%
30A@50V	5ms	3%
10A@50V	20ms	10%
100A@30V	1mS	1%
50A@30V	5mS	3%
30A@30V	10ms	5%

Z小可編程脈沖寬度80US,脈沖可編程分辨率1uS,脈沖編程精度±5uS

源限度	Z大直流功率300W，Z大脈沖功率5000W，四象源/阱模式
過量程	105%量程，源和測量
穩定負載電容	<22NF
寬帶噪聲（20MHz）	30mV RMS(典型值)，<100mV Vp-p (典型值)
FORCR HI和SENSE HI Z大壓差	3V
FORCR LO和SENSE LO Z大壓差	3V
輸出特性	輸出阻抗1KΩ,輸出電壓偏移<5mV
輸出電纜特性	Z大阻抗15mΩ
Z大采樣速率	250000S/s
IO接口及觸發	輸入/輸出IO,Z大電壓5V,支持外部觸發，觸發極性可配置
通信接口	RS-232,GPIB,以太網
輸入電源	AC100-240V, 50/60Hz
工作溫度	25±10℃
尺寸	機箱輪廓尺寸寬482x高88x深540mm 不包含腳墊
保質期	1年

100A大電流國產數字源表訂貨信息

型號	HCP100	HCP200	HCP300
源精度	0.1%	0.1%	0.1%
測量精度	0.1%	0.1%	0.1%
Z大功率	300W	300W	300W
Z小電壓量程	300mV	300mV	300mV
Z大電壓量程	50v	50v	50v
Z小電流量程	100nA	100nA	100nA
Z大電流量程	30A	50A	100A
