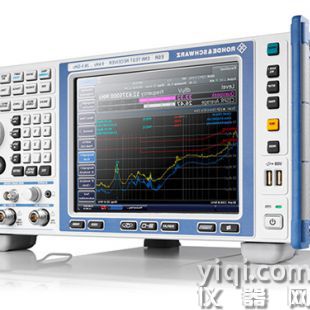

羅德與施瓦茨 ESR3 EMI 測試接收機
- 品牌：安捷倫
- 型號： ESR3
- 產地：美洲 美國
- 供應商報價：￥122222
-
深圳儀信電子科技有限公司
更新時間：2025-04-17 09:42:13 -
銷售范圍售全國
入駐年限第6年
營業執照已審核
- 同類產品示波器(610件)
立即掃碼咨詢
聯系方式：13510075188
聯系我們時請說明在儀器網（www.shangjinews.cn）上看到的!
掃 碼 分 享 -
為您推薦
產品特點
- 羅德與施瓦茨 ESR3 EMI 測試接收機
詳細介紹
R&S羅德與施瓦茨 ESR3 EMI 測試接收機 蔣
R&S ESR接收機可以通過傳統步進式頻率掃描或者在極高的速度下通過基于 FFT 的時域掃描測量電磁干擾。 與此同時，R&S?ESR 亦可作為一款功能全面的強大的信號及頻譜分析儀，適用于實驗室應用。 借助實時頻譜分析功能以及廣泛的診斷工具，該測試接收機能夠用來詳細分析干擾信號及其歷史記錄。 R&S?ESR 采用結構清晰的菜單以及直觀化的觸摸屏，在任何模式下操作都十分方便。
R&S ESR接收機優勢：
· EMI 測試接收機與信號/頻譜分析儀集于一體
· 符合 CISPR 16-1-1 第 3.1 版
· 使用集成的 20 dB 前置放大器預選
· 分辨率帶寬符合 CISPR 標準且可選擇使用 10 Hz 至 1 MHz
的十進位步長（MIL STD-461、DO-160）· 超快速時域掃描（選項）或傳統步進式頻率掃描
· 進行頻跨高達 40 MHz 的實時頻譜分析，以便詳細調查干擾（選項）
· 高分辨率的時域顯示 (50 μs)
· 自動測試程序
· 中頻分析（選項）
· 通過基于 FFT 的時域掃描實現超快速測量（選項）
· 因為基于硬件的 FFT 計算，所以測量速度極快
· 通過同步準峰值以及平均值加權實時測量傳導干擾電平
· 進行實時頻譜分析，以便詳細調查干擾（選項）
· 利用瀑布圖無縫顯示時域內頻譜
· 利用余輝模式（頻譜柱狀圖），以便清晰鑒別脈沖和連續干擾
· 頻率模板觸發，以便準確可靠地檢測不定時發生的頻譜事件
· 強大的頻域內和時域內測量及分析功能
· 自動測試序列，涵蓋預覽測量、數據簡化以及zui終測量
· 可顯示干擾信號周圍頻譜的中頻分析功能（選項）
· 時域顯示 – 集成示波器功能
· 同步顯示zui多六個跡線以及四個條形圖
· 預設天線因子（轉換因子）以及用戶創建的轉換因子集
· 符合商用標準的 EMI 限值線庫，具有快捷編輯器
· 使用 R&S?EMC32 測量軟件以及 R&S?ES-SCAN EMI 軟件的遠程控制測量及自動化 EMI 測試程序
· 適合一般實驗室應用的廣泛的分析功能
· 用于標量網絡分析的跟蹤發生器（選件）
R&S ESR接收機規格：
頻率
頻率范圍
R&S?ESR3
9 kHz 至 3.6 GHz
R&S?ESR3 （帶 R&S?ESR-B29 選件）
10 Hz 至 3.6 GHz
R&S?ESR7
9 kHz 至 7 GHz
R&S?ESR7 （帶 R&S?ESR-B29 選件）
10 Hz 至 7 GHz
R&S?ESR26
9 kHz 至 26.5 GHz
R&S?ESR26 （帶 R&S?ESR-B29 選件）
10 Hz 至 26.5 GHz
電平
zui大射頻電平（連續波）
射頻衰減 ≥ 10 dB；
關閉射頻前置放大器
射頻衰減 ≥ 10 dB；
開啟射頻前置放大器30 dBm (= 1 W)
23 dBm (= 0.2 W)zui大脈沖電壓
射頻衰減 ≥ 10 dB
輸入 1
輸入 2
150 V
450 Vzui大脈沖能量
射頻衰減 ≥ 10 dB； 10 μs
輸入 1
輸入 2
1 mWs
20 mWs1 dB 壓縮
射頻衰減 0 dB； 關閉射頻前置放大器以及預選
+3 dBm，標稱值
中頻及分辨率帶寬
分析儀模式（頻跨 ≥ 10 Hz）以及
接收機模式10 Hz 至 10 MHz (–3 dB)，在 1/2/3/5/10 步長中
分析儀以及接收機模式
200 Hz、9 kHz、120 kHz (–6 dB)、
1 MHz（脈沖帶寬）帶 R&S?ESR-B29 選件（在分析儀以及接收機模式下）
增加 10 Hz 至 100 kHz
(–6 dB)，在十進位步長中預選
在分析儀模式下可關閉
16 個固定濾波器
前置放大器
可開啟/關閉
1 kHz 至 26.5 GHz
測量時間
分析儀模式（掃描時間）
頻跨 = 0 Hz： 1 μs 至 16 000 s
頻跨 ≥ 10 Hz（掃描）： 1 ms 至 16 000 s
頻跨 ≥ 10 Hz (FFT)： 7 μs 至 16 000 s接收機模式（步進式頻率掃描）
接收機模式（時域掃描）50 μs 至 100 s（根據頻率）
50 μs 至 100 s（根據頻率子范圍）頻率步長
接收機模式（步進式頻率掃描）
接收機模式（時域掃描）zui低 1 Hz
0.25 × 中頻帶寬檢波器
接收機模式
zui高峰值、zui低峰值、準峰值、均方根值、平均值、
具有計量時間常數的平均值
（CISPR 平均值）、RMS 平均值 (CISPR-RMS)顯示平均噪聲電平 (DANL)
接收機模式，標稱值，平均值檢波器 (AV)，射頻衰減 0 dB，端接 50 Ω
關閉前置放大器
30 MHz < f < 1 GHz,，帶寬 120 kHz
< 8 dBμV
1 GHz < f < 3.6 GHz，帶寬 1 MHz
< 20 dBμV
3.6 GHz < f < 26.5 GHz，帶寬 1 MHz
< 26 dBμV
開啟前置放大器
30 MHz < f < 1 GHz,，帶寬 120 kHz
< –3 dBμV
1 GHz < f < 3.6 GHz，帶寬 1 MHz
< 9 dBμV
3.6 GHz < f < 26.5 GHz，帶寬 1 MHz
< 13 dBμV
掃描（跡線）點的數量
分析儀模式（標準）
101 至 32 001
分析儀模式 (EMI)
101 至 200 001
接收機模式
zui大 4 000 000
實時分析儀（選件）
801
總體測量不確定性
連續波信號，電平 0 dB 至 –70 dB（低于參考電平），S/N > 20 dB，自動 掃描 時間，射頻衰減 10 dB、20 dB、30 dB、40 dB，開啟前置放大器，頻跨/RBW 95 % 置信 度， +20°C 至 +30°C
9 kHz ≤ f < 3.6 GHz
0.47 dB
3.6 GHz ≤ f ≤ 7 GHz
0.59 dB
7 GHz ≤ f ≤ 13.6 GHz
1.01 dB
13.6 GHz ≤ f ≤ 26.5 GHz
1.34 dB
