GS系列

GS 系列是專為需要更大穿透深度而開發新一代高性能專用 GPR系統。該系列的特點是模塊化設計，允許用戶選擇最適合需求的控制器，例如結合新 WiFi 模塊的堅固型 SIR-4000 控制器，或可自定義用戶界面的松下平板電腦 G2。兩個控制器都可以通過 HS 模塊連接到數字無線天線。HS模塊集成了系統電子單元、內置 GPS 及IP65 防護等級的連接接口。

200 HS 天線

GS 系列中的 200 HS 天線采用了 GSSl 的 Hyperstacking?超疊加技術，提高了信噪比，并增加了天線在理想土壤條件下的深度穿透。GS 系列探頭適用于在高挑戰性的測量條件下獲得高可靠性數據的地球物理、巖士或環境工程應用領域中。

GS 系列的優勢

無線采集數據

HS 模塊是天線與控制器之間的通信橋梁。有了新的 WiFi 模塊，用戶就可以使用現有的 SIR 4000 控制器來運行新的 GS 系統。200 HS 提高了勘測效率和現場使用率。對于多人勘測，在控制器和天線之間的視線范圍內，WiFi 范圍可達 15 米。

HyperStacking 超疊加技術&提高探測深度

GS 系列采用 GSSI 的 HyperStacking 超疊加專利技術，從而獲得清晰且高分辨率的地下地質結構特征數據。在理想土壤條件下，200 HS 可以實現更大的穿透深度，幾乎是傳統設計的 GPR 天線的兩倍。

可選的勘測配件

多種配件選項更加便于數據采集。這些選配件包括一個 GPS 固定支架、一個四輪手推車套件（可減少天線在礫石和瀝青等被測面的磨損），還有可選的堅固運輸箱（用于運輸 HS 模塊、車輪套件、牽引帶、電池、電池充電器和 SIR-4000 WIFI 模塊或松下 G2 平板電腦）。

GS 系統配置

控制器選項

SIR 4000

SIR-4000 是一款高性能的 GPR 數據采集主機，設計用于連接 GSSI 所有模擬和數字天線。當與新的WIFI模塊相結合時，SIR-4000 將作為采集控制器與 GS 系列的 200HS 天線進行無線連接。高清晰度屏幕的設計是為了在強光場地條件下清晰地顯示采集數據。WiFi 模塊安裝在 SIR-4000 主機的背面，具有用戶可更換的 WIFI 天線，以減少任何潛在的停機時間。

這款 IP65 防護等級的 SIR-4000 采集主機也可以通過數字控制電纜連接天線，以應對一些具有挑戰性的現場條件或不允許使用 WIFI 的地點。

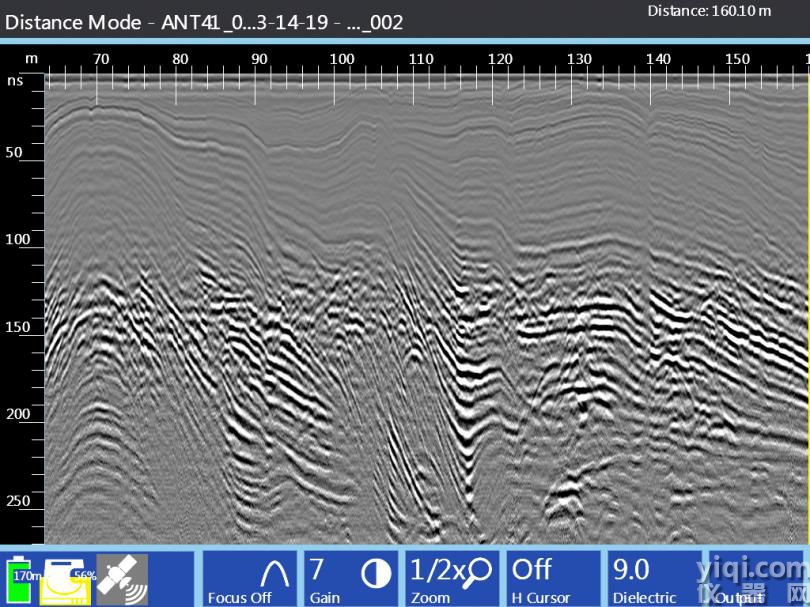

美國東北部河流沉積的地層分析。

數據采集使用SIR 4000 和 200 HS 天線。

松下 Toughpad G2

松下 G2 是一款堅固耐用的 Windows 10 平板電腦，預裝了為 GS 系統設計的軟件。該平板電腦重1.4 千克，具有易于使用的界面，并集成了 GIS 地圖模式。

GIS 地圖模式將在屏幕左側顯示采集到的 GPR 數據，在屏幕右側顯示位置地圖。此 GIS 地圖模式可通過用戶選擇的 GPS 提供位置信息，并作為可視化勘察布局的工具。

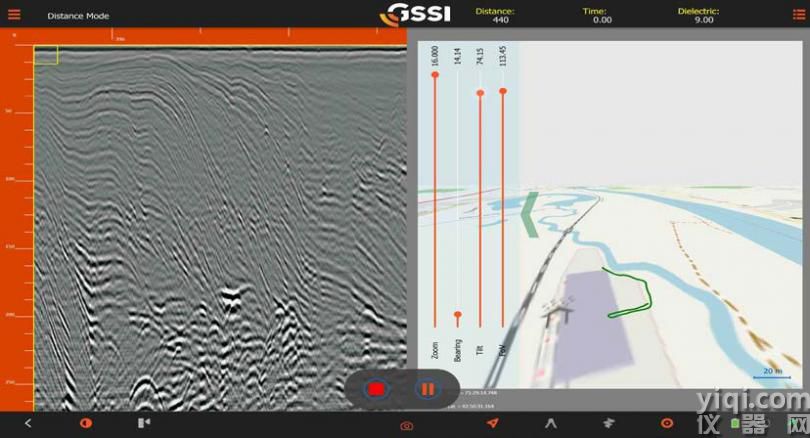

顯示美國東北部洪泛平原沉積物的二維 GPR 數據（左）和地理信息系統（GIS）數據（右）的平板屏幕圖像。

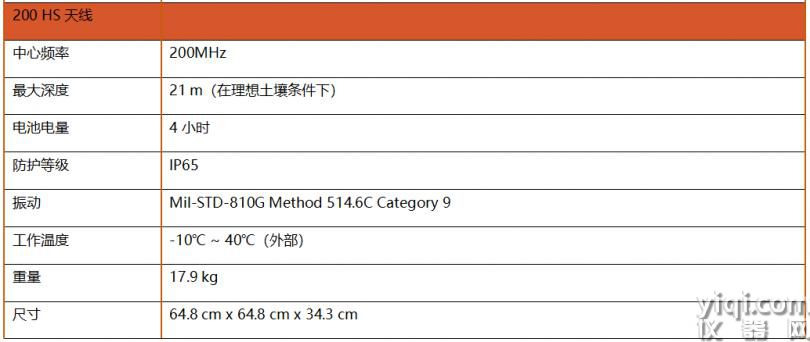

200 HS 主要參數
