清潔度檢測圖像分析系統主要功能

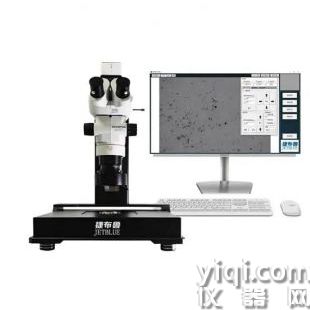

JYBLU-100ZD 清潔度檢測系統符合 VDA 19.1-2015, ISO 16232, ISO4406 和 ISO 4407、QV11111以及客戶自定義等標準的要求。通過 JYBLU創新的自動偏振光技術，一次掃描即可完成整個濾膜上所有污染物的金屬光澤反射屬性的判定，同時根據 VDA19.1 對纖維的形態學定義（拉伸長度/內切圓直徑＞20，內切圓直徑≦50 微米），即可在幾分鐘內迅速自動完成以下四類顆粒的分類和尺寸測量：反光顆粒、 反光纖維、 非反光顆粒、 非反光纖維

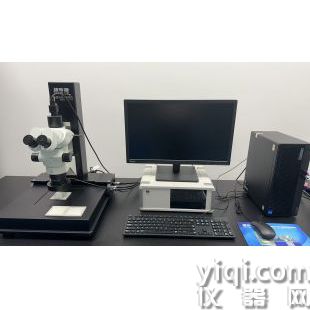

采用徠卡高清顯微鏡，具有超大變倍比，變倍體0.75-4.5X倍可調，總放大倍數7.5-45X可調，適合15微米以上雜質的檢測；

500 萬像素彩色 CMOS 數碼相機，像素大小 2.2×2.2 μm，滿足VDA19.1-2015 和ISO 16232-2007 標準規定的顆粒長度上至少排列 10個像素的要求；

2）采用JYBLU自主研發超高精度電動掃描平臺

高精度二軸電動掃描平臺搭載高清顯微鏡及JYBLU自主研發的清潔度檢測圖像分析系統中高精度自動對焦功能，可對濾膜進行一鍵自動對焦，減少人為對焦誤差，使圖像更清晰，掃描更準，JYBLU自主研發的智能化的清潔度分析軟件自動拍照、自動對焦、自動控制掃描、自動識別分析，確保顆粒數量及屬性不被漏判和誤判,讓檢測效率高；

全自動的檢驗分析過程自動掃描整個試樣（如濾膜）、自動拍照，顆粒自動識別、統計、分析，自動檢查清潔度、自動生成相應標準專業分析報告；

X\Y\Z 三軸鼠標自動控制

范圍 70×70mm*50mm

速度 120 mm/s

3）數碼攝像頭

高清真彩色、高清晰、高分辨率、高動態響應，USB3.0高速接口，實時采集、同步捕捉圖象；支持中、英文顯示和輸入操作；并包含有與顯微鏡的接口,500萬有效物理像素。

1.JYBLU清潔度圖像分析軟件功能

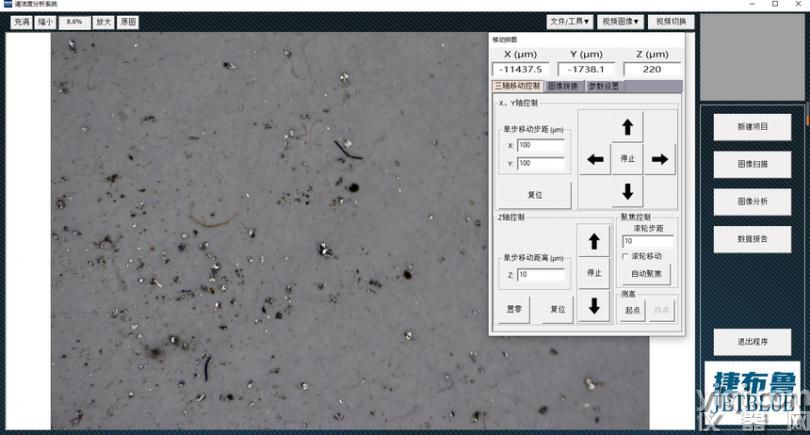

1）簡潔智能操作界面，可在軟件設置掃描范圍及自動或手動偏光模式。

2）、多種檢測標準

支持多種標準：包括ISO4406、ISO4407、ISO16232、NAS1638、VDA19、GB/T 20082、GB/T 14039等；可以輸入標準進行清潔度、顆粒度的全自動檢測；可以對纖維進行統計；系統定期更新標準。
