一、系統結構設計?

基礎組件選型?

滾筒類型?：根據場景選擇動力滾筒（鏈輪/皮帶驅動）?、無動力滾筒（重力驅動）?或積放式滾筒（帶摩擦片緩沖）?。

機架材質?：碳鋼（通用承重）、鋁合金（輕量化需求）、不銹鋼（潔凈/耐腐蝕環境）?。

專利適配?：采用換線機構（專利技術）實現多方向輸送，通過升降鏈條組件減少橫向摩擦?。

驅動與傳動配置?

動力源?：變頻電機（調速范圍0.5-15米/分）或伺服電機（定位精度±0.5mm）?。

傳動方式?：

鏈輪傳動?：雙鏈輪適配重型負載（>500kg），需控制鏈條下垂度≤2%?；

皮帶傳動?：多楔帶（靜音、高扭矩）適用于潔凈車間?。

二、核心參數計算?

滾筒尺寸與布局?

直徑與間距?：滾筒直徑根據負載選擇（38-89mm），間距按貨物長度1/3設計（確保至少3根滾筒支撐）?。

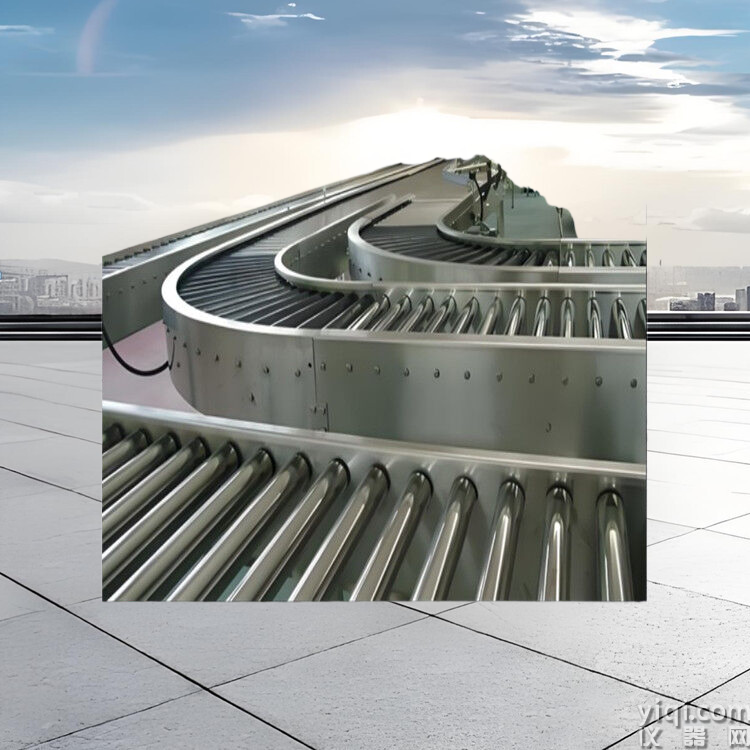

轉彎半徑?：≥1.5倍線寬，采用錐形滾筒（錐度2.4°-3.6°）或專用轉向滾筒組?。

負載與強度驗證?

動態負載測試?：要求動態承載能力≥設計值1.2倍（需廠商提供測試報告）?；

中心距計算?：基于鏈條節距（如08B14T鏈輪節距7mm）與滾筒數量優化布局?。

三、功能模塊優化?

布局適配?

 滾筒輸送線,滾筒式皮帶輸送機,滾筒輸送設備,自動滾筒輸送線,輥筒輸送機,鏈條式滾筒輸送線

多層循環結構?：180°轉彎三層設計（接收層→轉向層→分流層）提升空間利用率?；

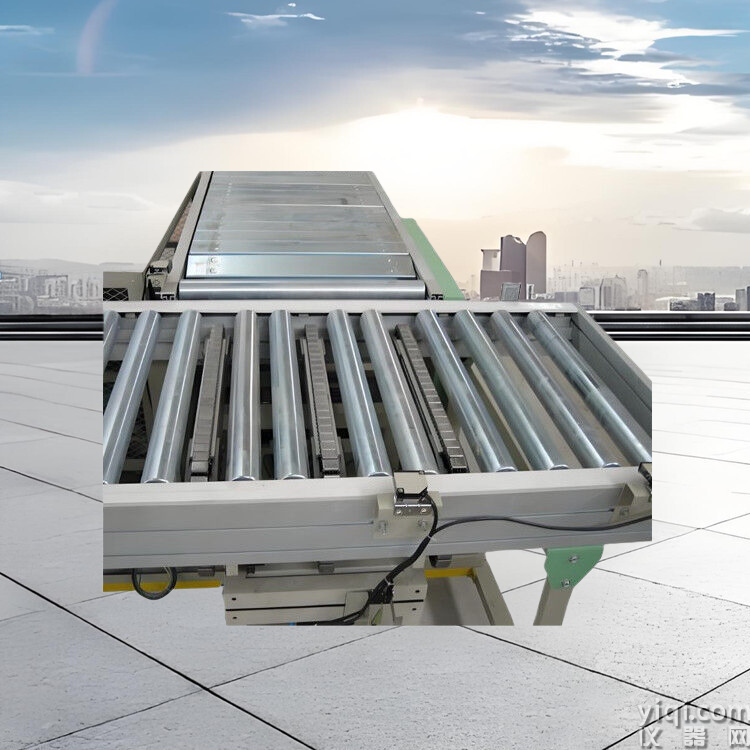

頂升移栽機構?：通過伺服電機+旋轉臺調節輸送角度，適配傾斜布局（專利技術）?。

特殊場景設計?

高溫環境?：采用淬火合金鋼滾筒+耐溫軸承（≥200℃），定期補充高溫鋰基脂?；

潔凈環境?：全封閉機架+食品級潤滑劑（HACCP認證），避免污染風險?。

四、驗證與維護?

仿真與測試?

3D布局仿真?：驗證轉彎半徑、傾角合理性?；

FAT驗收?：動態負載測試結合調速精度驗證?。

維護策略?

潤滑周期?：普通環境每500小時補充潤滑脂，高溫環境縮短至300小時?；

模塊化維護?：優先選擇快拆結構（如彈簧壓入式滾筒），減少停機時間?。

設計流程示例?：

需求分析（負載/環境/功能）→ 2. 參數計算（滾筒直徑/間距/中心距）→ 3. 3D布局仿真→ 4. 廠商方案匹配（材質/傳動方式）→ 5. FAT測試驗收?。
