投入式液位變送器由擴散硅壓阻式壓力傳感器作為測量元件，把與液位深度成正比的液體靜壓力準確測量出來，并經過信號調理電路轉換成標準(電流或電壓)信號輸出，建立起輸出信號與液體深度的線性對應關系，實現對液體深度的測量。產品精度高、體積小，直接投入液體中，即可測量出變送器末端到液面的液體高度，使用方便。適用于石油、化工、電廠、城市供水、水文勘探領域的液位測量與控制。

一體式投入式液位計產品特點

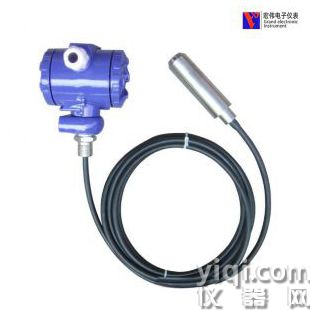

分體式結構，投入(插入)液體中的傳感器部分為全密封不銹鋼結構，電子線路殼體為鑄鋁結構件，安裝于方便接線的地方，便于調校和接線；

技術參數

測量范圍(FS) 0~0.5m…200mH2O或0~5KPa…2MPa

允許過壓 2倍滿量程壓力

測量介質 與316不銹鋼兼容液體(特殊可選防腐型)

綜合精度 0.25% 0.5%

長期穩定性 典型：±0.1%FS/年 zui大：±0.2%FS/年

使用溫度范圍 一體式：-20℃~70℃ 分體式（插入式）：-20℃~80℃

補償溫度范圍 一體式：-10℃~55℃ 分體式（插入式）：-10℃~70℃

零點溫度漂移 典型：±0.02%FS/℃ zui大：±0.05%FS/℃

滿度溫度漂移 典型：±0.02%FS/℃ zui大：±0.05%FS/℃

供電范圍 12~36VDC（一般24VDC）

信號輸出 4~20mA/1~5VDC/ 0~5VDC

負載電阻 ≤(U-10)/0.02Ω

結構材料 外殼：不銹鋼1Cr18Ni9Ni 膜片：不銹鋼316L

密封：氟橡膠 電纜:Φ7.2mm電纜

絕緣電阻 100MΩ,50VDC

防護等級 外殼防護等級IP68

安全防爆 Ex iaⅡ CT5

響應時間 ≤2 ms

重 量 約250克

分辨率 無限小（理論），1/100000（通常）

物位儀表

儀器儀表

新鄉

工作原理

用靜壓測量原理

當液位變送器投入到被測液中某一深度時，傳感器迎液面受到的壓力為P=+PO式中；

P：傳感器迎液面所受壓力 位羊：Pa

p：被測液體密度， 位單：kg/m3

g：當地重力加速度， 位單：m/s2

Po：液面上大氣壓， 位單：Pa

H：傳感器投放液體的深度 位單：m

同時，通過導氣電纜將液面上的大氣壓PO引入到傳感器的背壓腔，以低消傳感迎液面的PO，使傳感器測得壓力為：P=顯然、通過測碼壓力P、可以得到液位深度H、傳感感測的壓力信號經電路轉換放大、被補償后以標準信號輸出

產品應用：

工業現場液位測量與控制、城市供水及污水處理石油、化工、電廠、水文監測、水庫、大壩、水電建設等領域的液位的測量與控制。

產品特點：具有反向極性和限流保護；激光調阻溫度補償，零點、量程可現場調節；范圍寬抗腐蝕，適于多種介質；，性能穩定。

延伸產品

防雷擊液位變送器

防雷擊液位變送器將OEM充油芯體封裝在不銹鋼殼體內，前端防護帽起防護傳感器膜片的作用，也能使液體流暢的

接觸到膜片，防水導線與外殼密封連接，通氣管在電纜內與大氣相通內部結構以防結露設計。并在內部電路上設計了三級防雷擊模塊，可以有效的防止感應雷電的破壞。

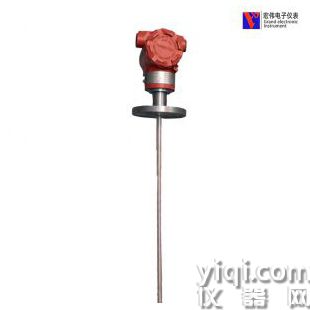

鎧裝液位變送器

該產品能夠直接扦入液體底部，測量由端部的傳感器到液位表面的高度、安裝方便、可靠性高，適用于開口容器或需要插入安裝的液位測量。

優勢分析

投入式壓力變送器它可將各種物位參數的變化轉換成標準電流信號，遠傳至操作控制室，供二次儀表或計算機進行集中顯示、報警或自動控制。其良好的結構及安裝方式，可適用于 高溫、高壓、 強腐蝕、易結晶、防堵塞、防冷結以及 固體粉狀、粒狀物料等特殊條件下的液位，料位或物位的連續檢測，可廣泛應用于各種工業過程中的檢測控制
