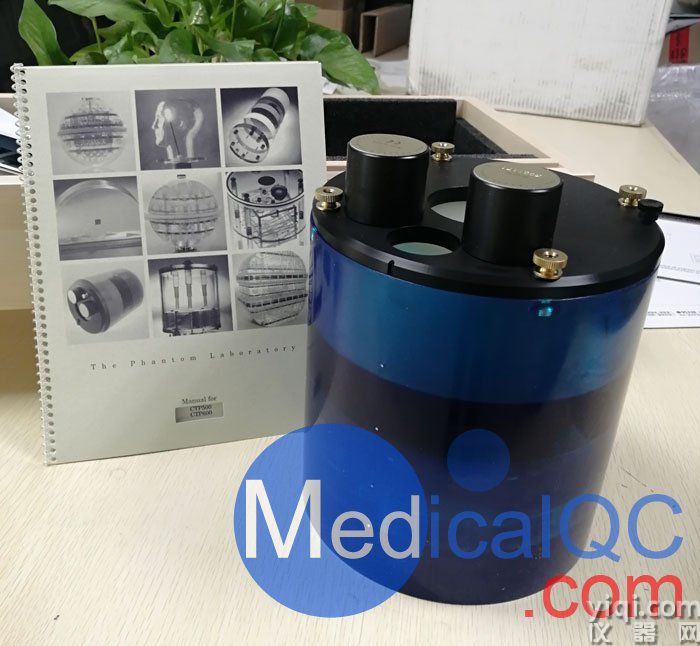

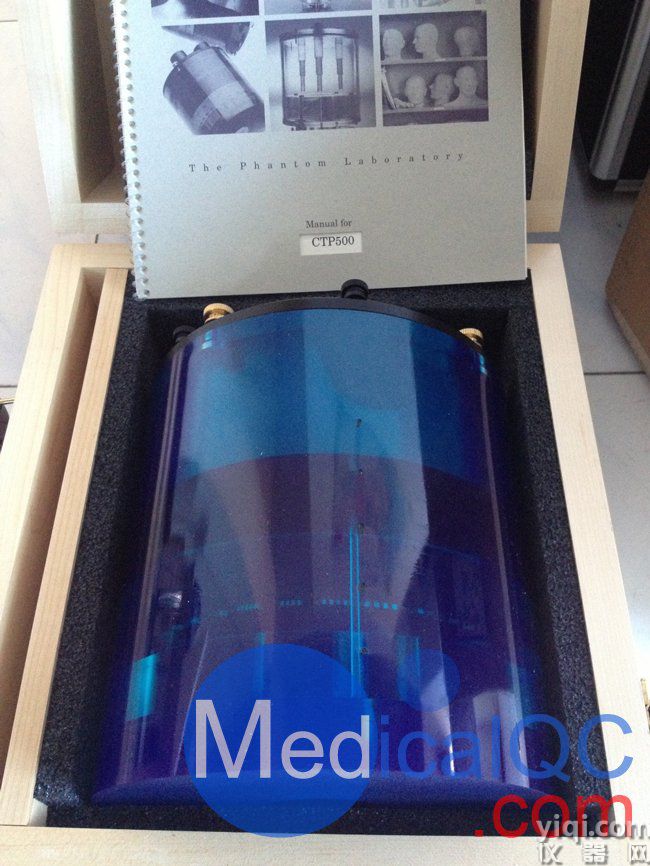

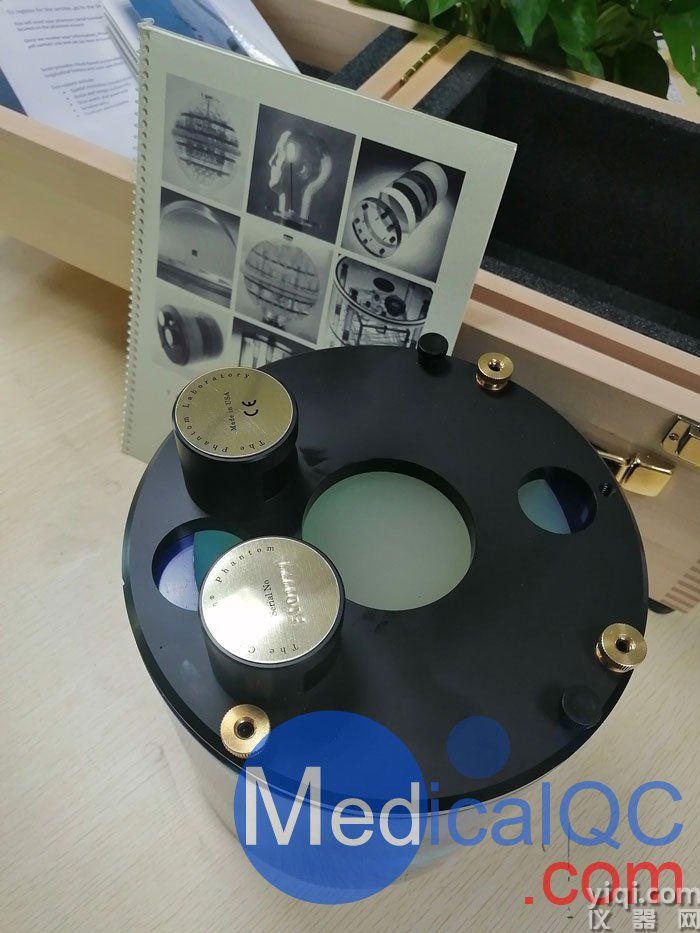

Catphan500 CT性能模體，Catphan500性能模體
Catphan500為軸向和螺旋CT掃描儀提供了最大成像性能的完整表征。Catphan500提供全面的測量，以測量CT掃描儀的感光度，均勻度，幾何和低對比度靈敏度的最大性能。

通過Varian（CTP 504）和Elekta（CTP 503）提供的Catphan 500模體的變體。有關詳細信息，請參閱其他Catphan型號。

有關詳細的Catphan500 CT性能模體，Catphan500性能模體信息，請參閱 Catphan 500手冊  和手冊。

Catphan500 CT性能模體，Catphan500性能模體測試總結

CTP401
-  感光（線性）
-  掃描切片幾何（切片寬度和切片靈敏度分布）
-  像素（矩陣）大小
-  圓對稱
- 體  模位置驗證
-  患者對位系統檢查
-  掃描增量

CTP528
- 高分辨率測量 - 每厘米高達21線對

CTP515
- 低對比度靈敏度
- 比較子切片和超片低對比度敏感度

CTP486
- 空間均勻性
-  CT系統的噪聲（精度）

為了協助Catphan的客戶，Phantom實驗室與Image Owl，Inc.合作開發了Catphan?QA，這是一個基于網絡的服務，可以全自動分析Catphan Phantom圖像。所有目前生產的Catphan型號均受支持。


Catphan500 CT性能模體，Catphan500性能模體的模塊

Catphan500 CT性能模體，Catphan500性能模體包含4個模塊，封裝在20cm的外殼內。

CTP401切片幾何和感光測定模塊： 相對的23度線傾斜用于測量掃描切片幾何形狀，驗證模體位置并檢查患者對準系統和掃描儀表增量。較淺的23度角度允許更精確地測量切片厚度，而不是通常使用的45度斜坡，并且細線允許準確測量薄的1mm和2mm切片而沒有條紋偽影。龍門角度（高達10度）可以通過斜坡長度的比例來確定。

該模塊包括4個感光測量目標（特氟隆，丙烯酸，LDPE和空氣）來測量CT數量的線性。

該模塊還包含五個丙烯酸球體來評估掃描儀成像的zi 彈球體。丙烯酸球體的直徑為2mm，4mm，6mm，8mm和10mm。

像素尺寸可以通過測量相距50mm的四個孔（一個帶有特氟龍針）之間的像素數來確定。







CTP528高分辨率模塊：該部分每厘米高分辨率測試量規有1到21個線對，兩個脈沖源（珠）被鑄成一個統一的材料。通過最大限度地減少高對比度材料的數量并采用徑向設計，CTP528模塊消除了條紋偽影。

可以使用球形MTF珠來獲得精確的MTF曲線表征，而不需要MTF線固有的乏味且耗時的定位。點源珠也消除MTF線發生的超范圍問題和條紋偽影，因為珠密度與周圍材料的體積平均。

CTP515低對比度模塊：CTP515由一系列不同直徑和三種對比度的圓柱形棒組成，以測量低對比度性能。40mm長的桿在所有Z軸位置提供一致的對比度值，從而避免在掃描部分時出現任何體積平均誤差。獨特的子測試對象能夠評估不同掃描協議（間距，切片寬度和重建算法）在解決子切片低對比度對象方面的有效性。

為了選擇螺旋和多切片圖像協議，獨特的子片低對比度目標（截頂圓柱體）已被包括在該模塊中。比較通過掃描具有不同成像設置（切片寬度，間距和重建算法）的子切片目標獲得的圖像提供有價值的信息以協助選擇用于識別諸如腫瘤的小的低對比度物體的最佳方案。

所有的各種樣品和背景材料都有相同的有效原子序數; 只有密度發生變化才能產生有效衰減系數的變化。

子目標的對比度為1.0％，z軸長度為3,5和7mm。對于這些長度中的每一個，都有直徑為3,5,7和9mm的目標。

CTP486均勻度模塊：圖像均勻度模塊由標準掃描協議下的CT數字設計為水密度的2％（20H）的均勻材料鑄造而成。通常記錄的CT數字范圍從5H到18H。該模塊用于測量空間均勻性，平均CT值和噪聲值。

Catphan500 CT性能模體，Catphan500性能模體使用固體材料可避免暴露于凍結溫度下的泄漏或損壞風險。CTP486固體圖像均勻度模塊提供一致的結果，比使用充水箱的模塊使用起來更方便，并且消除了由于不同水源造成的變化。這種固體材料的高徑向和軸向均勻性使其成為水的理想替代品。它已經在x，y和z平面上的各種變量進行了全面測試，并在所有應用中證明是穩定的。
