日立球差校正掃描透射電子顯微鏡 HD-2700

品牌：日立
型號： HD-2700
產地：亞洲日本
供應商報價：面議

日立科學儀器（北京）有限公司更新時間：2025-04-07 13:37:59

銷售范圍售全國

入駐年限第10年

營業執照已審核

同類產品透射電子顯微鏡(4件)

立即掃碼咨詢

聯系方式：400-855-8699轉8089

聯系我們時請說明在儀器網（www.shangjinews.cn）上看到的!

掃碼分享

為您推薦

日立球差校正掃描透射電子顯微鏡 HD-2700 核心參數

放大倍數	200x - 10,000,000x

產品特點

1.整體的解決方案
樣品桿與日立FIB兼容，提供了納米尺度的整體解決方案，從制樣到數據獲得和zui終分析。

2.多種評價和分析功能可選
可同時獲得和顯示SE&BF、SE&DF、BF&DF、DF/EDX和DF/EELS像；可以配備ELV-2000型實時元素Mapping系統(DF-STEM像可以同時獲得)；可以同時觀察DF-STEM像和衍射像；可以配備超微柱頭樣品桿進行三維分析(360度旋轉)等。

詳細介紹

產品簡介

日立球差校正掃描透射電子顯微鏡 HD-2700

日立球差校正掃描透射電子顯微鏡 HD-2700.png

HD-2700是一款200kV的場發射球差校正掃描透射電鏡。相比于普通的透射電鏡，HD-2700采用球差校正技術，大大減小了透鏡球差對分辨率的影響，從而可以實現超高分辨率的觀察。同時，HD-2700是目前少數以掃描透射（STEM）功能為主的透射電鏡，大會聚角的STEM功能配合場發射電子槍和球差校正技術可以使HD-2700獲得亞納米的電子束，使得原子分辨率的圖像觀察和元素分析成為了可能，大大提高了電鏡的觀察和分析能力。

主要特點

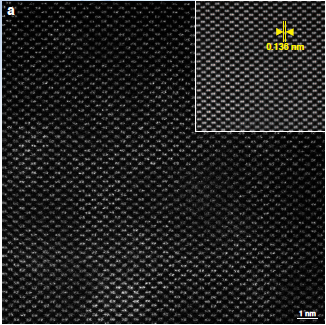

高分辨觀察

利用金顆粒保證0.144nm分辨率DF-STEM像（標準型）。

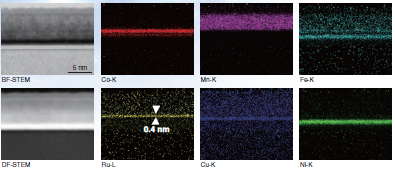

大束流分析

約為非校正的STEM探針電流的10倍，可以進行高速、高靈敏度能譜分析，可以在更短的時間內獲得元素的面分布圖，使得檢測微量元素成為可能。

簡化的操作

提供了專用的GUI自動調節球差校正器。

整體的解決方案

樣品桿與日立FIB兼容，提供了納米尺度的整體解決方案，從制樣到數據獲得和分析。

多種評價和分析功能可選

可同時獲得和顯示SE&BF、SE&DF、BF&DF、DF/EDX和DF/EELS像；可以配備ELV-2000型實時元素Mapping系統(DF-STEM像可以同時獲得)；可以同時觀察DF-STEM像和衍射像；可以配備超微柱頭樣品桿進行三維分析(360度旋轉)等。

項目	主要參數
電子槍	冷場或熱場發射電子槍
加速電壓	200kV、120kV*
線分辨率	0.144nm（標準型，配有球差、冷場或熱場）
	0.136nm（高分辨型，配有球差、冷場）
	0.204nm（標準型，配有熱場，無球差）
放大倍率	200x - 10,000,000x

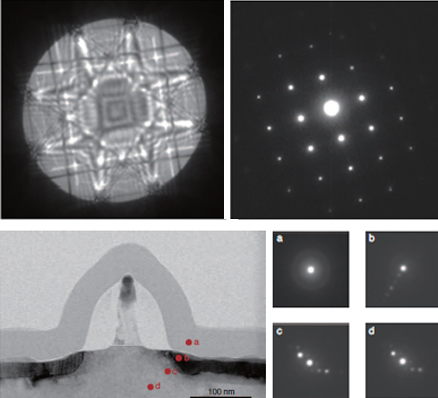

圖像模式	BF-STEM相襯度像(TE像)、DF-STEM原子序數襯度像(ZC像)、二次電子像(SE像)、電子衍射花樣(可選)、特征X射線像(可選：EDX)、EELS像(可選：ELV-2000)
電子光學	電子槍：冷場或熱場發射電子槍，內置陽加熱器透鏡系統：兩聚光鏡、物鏡、投影鏡球差校正器：六/傳輸雙重（標準型和高分辨型）掃描線圈：兩電磁線圈電位移：±1μm
樣品桿	側插式，X=Y=±1mm，Z=±0.4mm ，T=±30°(單傾樣品桿)

應用領域

HD-2700作為一款場發射球差校正的掃描透射電鏡，不僅具有高分辨率的圖像觀察能力，同樣具有高空間分辨率的分析能力，配合EELS和EDS可以實現原子元素的分析。HD-2700具有多種成像模式，可以滿足大部分樣品的觀察需求，其中日立特有的SE成像模式可以獲得透射電鏡無法獲得的樣品表面的信息，同時又比普通掃描電鏡具有更高的分辨率，可以實現對樣品表面的高分辨觀察。

應用文章：

[1] Ciston1, J., Brown2, H. G., D`Alfonso2, A. J., Koirala3, P., Ophus1, C., Lin3, Y., Suzuki4, Y., Inada5, H., Zhu6, Y. & Marks3, L. D. Surface determination through atomically resolved secondary electron imaging.Nature Communications,2005,6, 7358-7365.

[2] Zhu1*, Y., Inada2, H., Nakamura2, K. & Wall1, J. Imaging single atoms using secondary electrons with an aberration-corrected electron microscope.Nature Materials,2009,8, 808-812.
