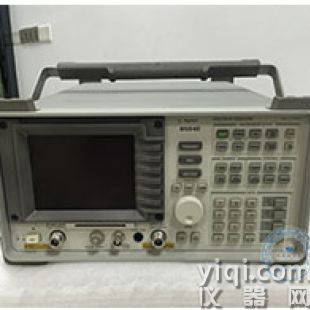

8560E系列把杰出的相位噪聲、靈敏度、1Hz的分辨帶寬和大的動態范圍等功能組合在一個堅固的3類機箱中，從而使之能適應惡劣的環境條件。

適用于RF通信的功能

　　對現今無線電話，尋呼機和其它發射機的鄰近信道功率(ACP)進行測量的能力，是研制和生產過程中重要的一環。8560E系列頻譜分析儀用如 NADA-TDMA、GSM、DET、CT2-CAI、PDC和PHS制式中所用的數字調制，對猝發載波信號的APC測試提供完整的解決方法。業已討論過已建立的標準在執行中的許多困難，標準的實施提供快速、且便于使用的APC測量能力。利用8563E選件E35ACPR測試儀能以少為70dB 的動態范圍測量W-CDMA鄰近信道功率比（ACPR。

技術指標

頻率范圍（內混頻）：

8560E：30Hz～2.9GHz

8561E：30Hz～6.5GHz

8562E：30Hz～13.2GHz

8563E：9kHz～26.5GHz;30Hz～26.5GHz（選件006）

8564E：9kHz～40GHz;30Hz～40GHz（選件006）

8565E：9kHz～50GHz;30Hz～50GHz（選件006）

頻率范圍(外混頻）：18GHz～325GHz分12個波導頻段（不能由8560E選件002提供）

　　標準的另一個特點是能測量從0.10%到99.99%的占用帶寬。

　　定時選通信號分析是標準的另一個特點，它使對時變信號如脈沖RF信號、時分多址（TDMA）信號、交錯信號和猝發調制信號的測量十分容易。85902A猝發載波觸發器可以提供TTL觸發信號。

　　8560E系列技術指標已經被提高了，現在還可以從這個高性能便攜式頻譜分析儀系列得到更好的相位噪聲、靈敏度、動態范圍和頻率響應。

　　8562E頻譜分析儀提供13.2GHz頻率范圍，增加了動態范圍和三階截獲(TOI)的能力。這就使無線通信工程師能對猝發運行系統中的高性能元器件進行測試。

　　利用HP85672A寄生響應測量程序，用戶可以用8560E系列頻譜分析儀迅速、方便地進行寄生響應測試。

快速數字分辨帶寬

　　以數字方式實現1，3，10，30和100Hz分辨帶寬，這使8560E系列頻譜分析儀的掃描速度比用相當?shù)哪M濾波器可能達到的掃描速度快 3～600倍。窄到5:1的波形因數允許很容易觀察相靠近的低電平信號。數字帶寬還為頻譜分析儀提供完全的100dB屏幕上已校顯示。

用于8560系列的PC軟件

　　新型AgilEntBEnchLink頻譜分析儀PC軟件可以在PC機與8560系列頻譜分析儀之間建立便于使用的數據通信鏈路。通過充分利用 Windows界面，用戶便很容易將屏幕圖象或跡線數據經GBIB接口傳送，從而可以在PC機上對測量結果進行獲取、分析和記錄。

的頻率和幅度

　　利用內裝的頻率計數器來測量頻率。老化率為1×10-7/年的標準精密頻率基準和1Hz的計數器分辨率提供測量的置信度。在1GHz上，預熱15分鐘之后能達到±135Hz頻率。

　　幅度測量的不確定度可以利用幅度修正(AMPCOR)特點來減小。AMPCOR能輸入多達200個幅度修正點來抵消幅度不確定度來源，如電纜損耗、前置放大器增益和頻譜分析儀的頻率響應。在作出修正數據表之后，以功率計為參考的幅度可以直接在頻譜分析儀顯示器上讀出。
